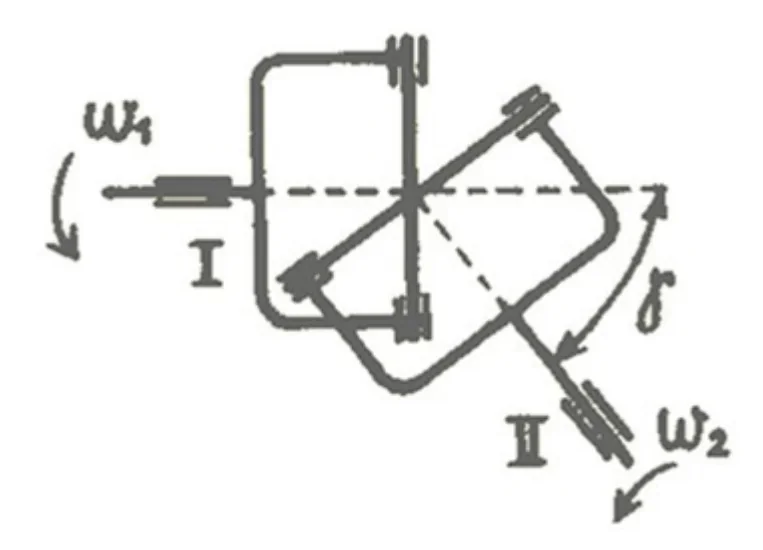

Na rysunku przedstawiono sprzęgło
A. kołnierzowe.
B. cardana.
C. tulejowe.
D. oldhama.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.04-X-18.01).
Sprzęgło cardana, znane również jako sprzęgło krzyżakowe, jest kluczowym elementem w mechanice, który umożliwia przenoszenie momentu obrotowego pomiędzy wałami, które nie są ułożone w jednej osi. Każdy inżynier powinien znać tę konstrukcję, ponieważ jest szeroko stosowana w wielu aplikacjach, takich jak układy napędowe w pojazdach i maszynach przemysłowych. Charakterystyczna dla sprzęgła cardana jest obecność przegubów krzyżakowych, które pozwalają na kompensację kątów między wałami, co jest kluczowe w sytuacjach, gdy wały są ustawione pod kątem. Dzięki temu sprzęgło cardana zapewnia płynne przenoszenie mocy, minimalizując drgania i zużycie elementów mechanicznych. W praktyce znajdziemy je w samochodach, gdzie łączy wał napędowy z tylną osią, ale również w innych urządzeniach wymagających elastycznego połączenia, takich jak pompy czy narzędzia mechaniczne. Zrozumienie działania oraz zastosowania tego typu sprzęgieł jest niezbędne dla każdego technika zajmującego się układami napędowymi i mechaniką ogólną.
Wybór sprzęgła oldhama, tulejowego lub kołnierzowego jako odpowiedzi na to pytanie wskazuje na nieporozumienie dotyczące funkcji i zastosowania różnych typów sprzęgieł. Sprzęgło oldhama, znane z przenoszenia momentu obrotowego między wałami w linii prostej, nie jest w stanie skutecznie przenosić napędu między wałami ustawionymi pod kątem. W praktyce sprzyja to sztywności połączenia, ale nie oferuje elastyczności, którą zapewnia sprzęgło cardana. Sprzęgło tulejowe, z kolei, charakteryzuje się prostą konstrukcją i jest stosowane w aplikacjach o niskich wymaganiach dotyczących kątów ułożenia wałów. Nie spełnia jednak oczekiwań w kontekście przenoszenia momentu obrotowego w układach, gdzie wały są pod kątem. Sprzęgło kołnierzowe, które łączy dwa elementy przy użyciu kołnierzy i śrub, również nie jest odpowiednie w tym przypadku, ponieważ jego design nie uwzględnia zmiany kątów w trakcie pracy. Kluczowe dla zrozumienia tego zagadnienia jest dostrzeganie różnic między tymi typami sprzęgieł i ich specyfiką zastosowania. Niezrozumienie różnorodności mechanizmów sprzęgłowych i ich funkcji może prowadzić do nieadekwatnych wyborów w projektowaniu układów mechanicznych i napędowych, co w konsekwencji wpływa na efektywność i bezpieczeństwo urządzeń. Dlatego ważne jest, aby przy projektowaniu układów napędowych brać pod uwagę specyfikę sprzęgieł oraz ich dopasowanie do wymagań konkretnego zastosowania.
