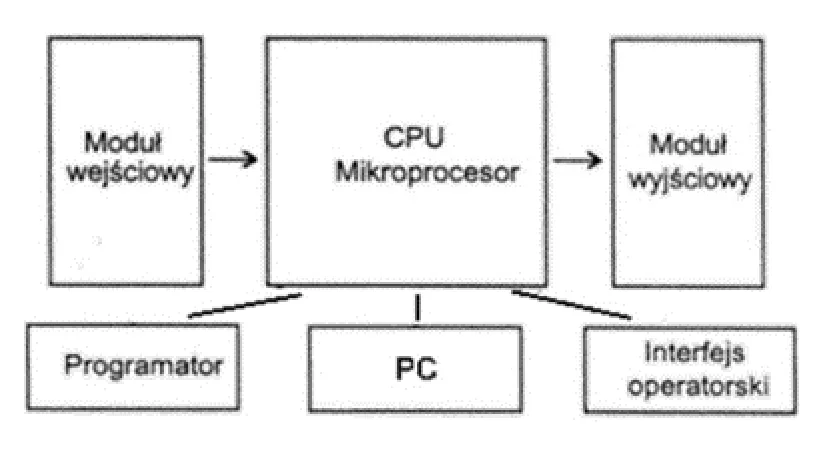

Na rysunku przedstawiono strukturę
A. falownika.
B. sterownika PLC.
C. przemiennika częstotliwości.
D. regulatora PID.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.04-X-18.01).
Odpowiedź, którą zaznaczyłeś, to sterownik PLC. Można to łatwo zauważyć po strukturze przedstawionej na rysunku. Mamy tu moduł wejściowy, który zbiera dane z różnych czujników, a także procesor CPU, który przetwarza te informacje. Do tego dochodzi moduł wyjściowy, który kontroluje różne urządzenia wykonawcze. No i jeszcze programator z interfejsem, które są ważne do programowania i monitorowania całego procesu automatyzacji, co w przemyśle jest mega istotne. Sterowniki PLC to kluczowe elementy w automatyzacji, używane w wielu branżach, jak produkcja, energetyka czy transport. Przykłady to zarządzanie liniami produkcyjnymi lub kontrola systemów klimatyzacyjnych. Dzięki standardom, takim jak IEC 61131-3, te urządzenia są naprawdę elastyczne i wydajne, co czyni je niezwykle ważnymi w nowoczesnej automatyzacji.
Co do regulatora PID, przemiennika częstotliwości i falownika, to niestety żadna z tych opcji nie pasuje do struktury, którą widzimy w pytaniu. Regulator PID (Proporcjonalno-Integracyjno-Różniczkujący) to taki algorytm, który reguluje różne procesy, ale nie ma w sobie elementów, jak moduły wejściowe czy procesor. Przemiennik częstotliwości kontroluje prędkość silników, ale też brakuje mu typowej budowy sterownika PLC. A falowniki, które są po prostu formą przemienników częstotliwości, również nie mają CPU czy interfejsów programistycznych. Bardzo często myli się właściwe funkcje tych urządzeń, co prowadzi do błędnych wniosków. Sterownik PLC to bardziej złożony system, który łączy różne funkcje automatyki, a umiejętność jego rozpoznawania jest kluczowa, jeśli chodzi o efektywne zarządzanie procesami przemysłowymi. Dlatego warto znać te różnice, to podstawa dla każdego inżyniera w tej dziedzinie.
