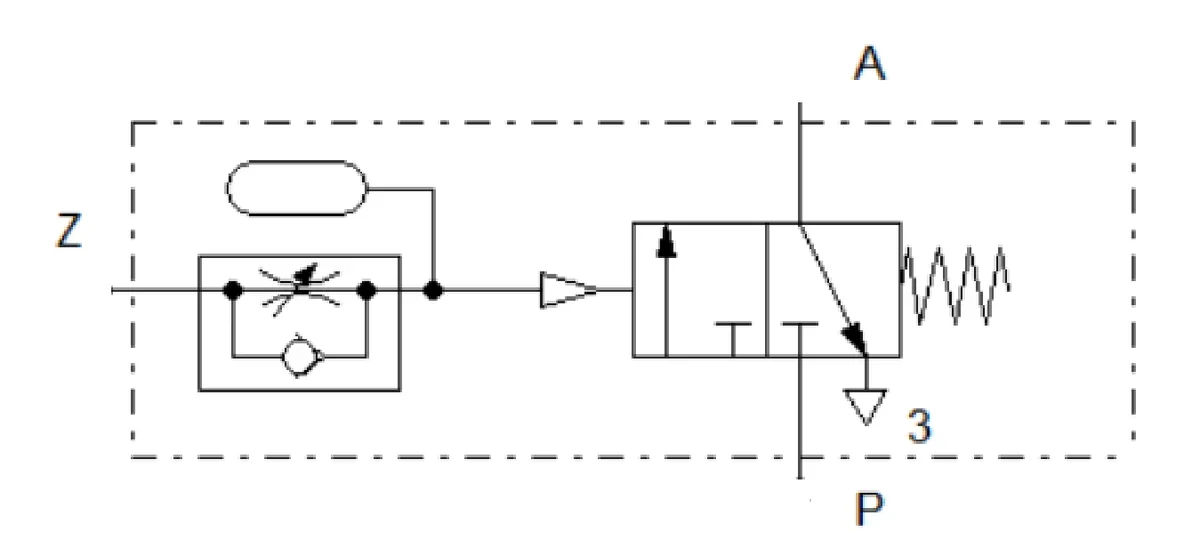

Na rysunku przedstawiono schemat
A. reduktora z manometrem.
B. wyspy zaworowej.
C. pneumatycznego zaworu czasowego z opóźnionym wyłączeniem.
D. pneumatycznego zaworu czasowego z opóźnionym włączeniem.
Pytanie z egzaminu CKE, czerwiec 2022 (arkusz EE.02-SG-22.06).
Schemat przedstawiony na rysunku rzeczywiście ilustruje działanie pneumatycznego zaworu czasowego z opóźnionym włączeniem. Ten typ zaworu jest kluczowy w automatyzacji procesów przemysłowych, ponieważ umożliwia kontrolowane opóźnienie w uruchamianiu urządzeń pneumatycznych, co jest istotne w wielu zastosowaniach, takich jak linie montażowe czy systemy transportowe. W układzie tym wykorzystywane są elementy takie jak zbiornik powietrza, który gromadzi sprężone powietrze, oraz zawór sterujący, który otwiera się po określonym czasie. Tego rodzaju rozwiązania są szczególnie stosowane w procesach, gdzie synchronizacja działań jest kluczowa, np. w systemach, gdzie kolejność operacji ma duże znaczenie. Znajomość działania zaworów czasowych jest zgodna z najlepszymi praktykami w zakresie automatyki i pozwala inżynierom na projektowanie bardziej efektywnych i niezawodnych systemów, spełniających normy branżowe, takie jak ISO 1219 dla schematów pneumatycznych.
Analizując odpowiedzi, można zauważyć, że niektóre koncepcje zostały błędnie zinterpretowane. W przypadku zaworu czasowego z opóźnionym wyłączeniem, kluczowym jest zrozumienie, że jego funkcja polega na wprowadzaniu opóźnienia w procesie zamykania, co nie jest zgodne z przedstawionym schematem. Zawór ten działa w sposób, który może prowadzić do niepożądanych opóźnień w systemach, gdzie szybkość reakcji jest kluczowa. Reduktor z manometrem, choć również istotny w pneumatyce, pełni zupełnie inną rolę - jego zadaniem jest regulowanie ciśnienia w systemie, a nie wprowadzanie opóźnienia. Wyspa zaworowa to zestaw zaworów, które mogą kontrolować różne funkcje w systemach pneumatycznych, jednak nie jest to tożsame z zaworem czasowym. Użycie niewłaściwych terminów i nieznajomość podstawowej funkcjonalności tych komponentów prowadzi do powszechnych błędów myślowych, które mogą skutkować nieefektywnym projektowaniem układów pneumatycznych. Zrozumienie różnic pomiędzy tymi elementami jest kluczowe dla inżynierów i techników zajmujących się automatyką, aby móc podejmować właściwe decyzje projektowe i operacyjne. Właściwe rozpoznanie i zastosowanie komponentów zgodnie z ich funkcjami jest fundamentem w efektywnym zarządzaniu systemami automatyki.
