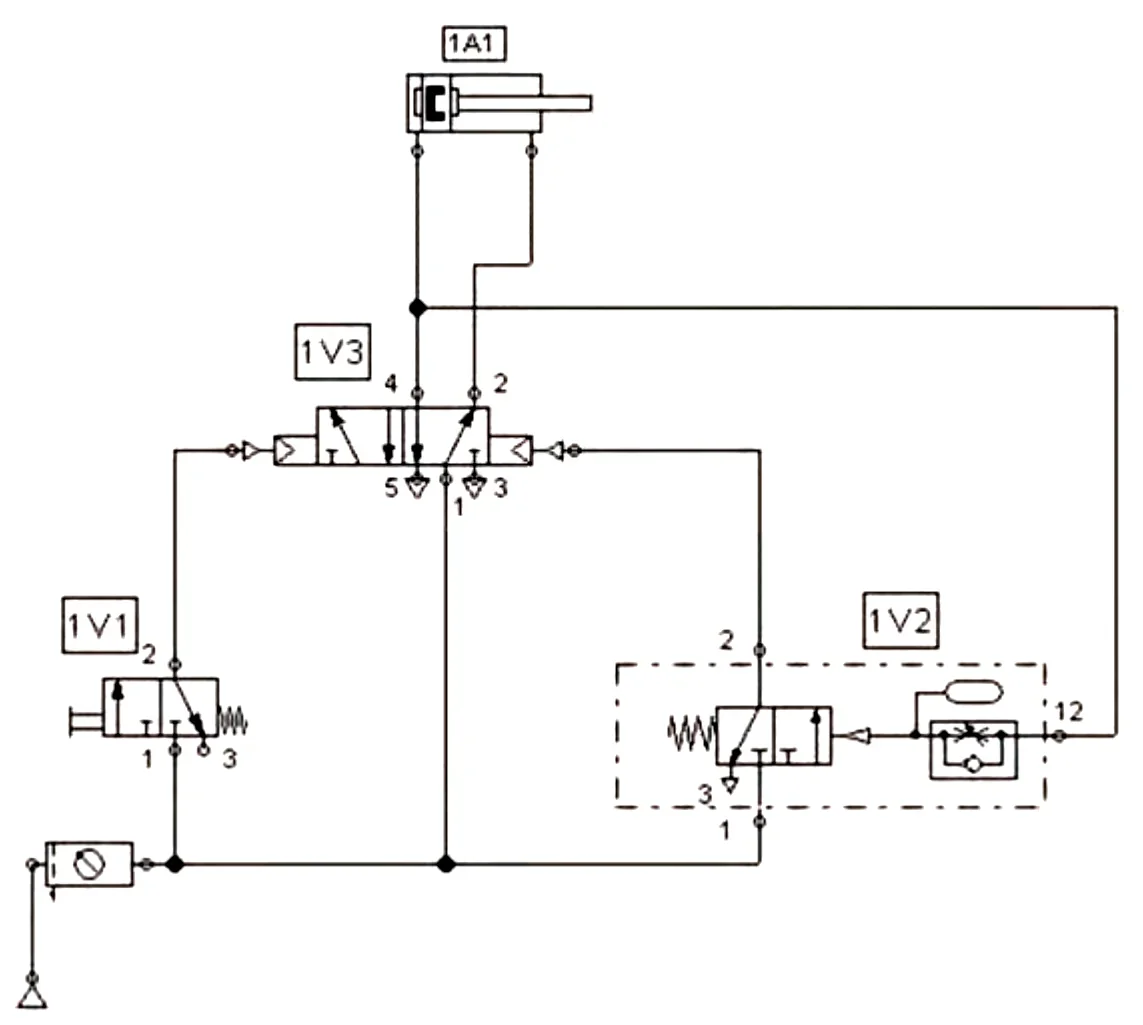

W jaki sposób zareaguje tłok siłownika 1A1 na krótkotrwałe naciśnięcie przycisku sterującego zaworu 1V1 w układzie przedstawionym na schemacie?
A. Wysunie się powoli z dławieniem zależnym od ustawienia 1V1 i natychmiast wsunie się.
B. Wysunie się powoli i tak samo się wsunie, zależnie od ustawionego dławienia na 1V2.
C. Wysunie się z opóźnieniem ustawionym na 1V2 i natychmiast wsunie się.
D. Wysunie się i po czasie ustawionym na zaworze 1V2 wsunie się.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.04-X-17.01).
Odpowiedź "Wysunie się i po czasie ustawionym na zaworze 1V2 wsunie się." jest prawidłowa, ponieważ zgodnie z układem przedstawionym na schemacie, krótkotrwałe naciśnięcie przycisku zaworu 1V1 uruchamia siłownik 1A1, co powoduje jego wysunięcie. Zawór 1V2 działa jako zawór czasowy, co oznacza, że po upływie ustalonego czasu, jego działanie prowadzi do wsunięcia tłoka. Tego rodzaju mechanizmy są szeroko stosowane w automatyce przemysłowej, gdzie precyzyjne sterowanie ruchem jest niezbędne. Przykładem zastosowania może być automatyzacja procesów montażowych, gdzie zachowanie siłownika musi być ściśle skoordynowane z innymi elementami układu. Praktyka wskazuje, że znajomość działania zaworów czasowych i ich wpływu na siłowniki jest kluczowa dla inżynierów w projektowaniu złożonych systemów automatyki. Umożliwia to nie tylko optymalizację pracy urządzeń, ale także zapewnia bezpieczeństwo operacji w zautomatyzowanych procesach. W kontekście norm branżowych, ważne jest przestrzeganie zasad dotyczących bezpiecznego użytkowania siłowników i zaworów, co wpływa na niezawodność całego systemu.
Wiele osób może mieć trudności z zrozumieniem działania siłowników i ich interakcji z zaworami, co może prowadzić do mylnych wniosków. Odpowiedzi, które sugerują, że tłok siłownika wysunie się powoli, zależnie od ustawienia 1V1 lub 1V2, są błędne, ponieważ w rzeczywistości mamy do czynienia z bezpośrednim działaniem zaworu 1V1, które inicjuje ruch siłownika. Krótkotrwałe naciśnięcie przycisku nie wywołuje dławienia, lecz natychmiastowe wysunięcie tłoka. Ponadto, koncepcje związane z opóźnieniem wysunięcia tłoka na podstawie zaworu 1V2 są mylące, ponieważ ten zawór ma zdefiniowaną funkcję czasową, a nie wszystko co zależy od jego ustawień. Odpowiedzi sugerujące, że tłok wysunie się z opóźnieniem lub z dławieniem nie uwzględniają prawidłowego działania układu. Często mylnie zakłada się, że wszystkie elementy układu muszą działać w harmonii z opóźnieniami, co nie zawsze jest prawdą. Zrozumienie tego, jak działa automatyka i jak poszczególne elementy układu współdziałają, jest kluczowe dla analizy procesów. Błędy w interpretacji funkcjonowania zaworów i siłowników mogą prowadzić do poważnych konsekwencji w projektach inżynieryjnych oraz codziennych operacjach w zakładach przemysłowych, dlatego tak ważne jest przemyślane podejście do analizy działania mechanizmów.
