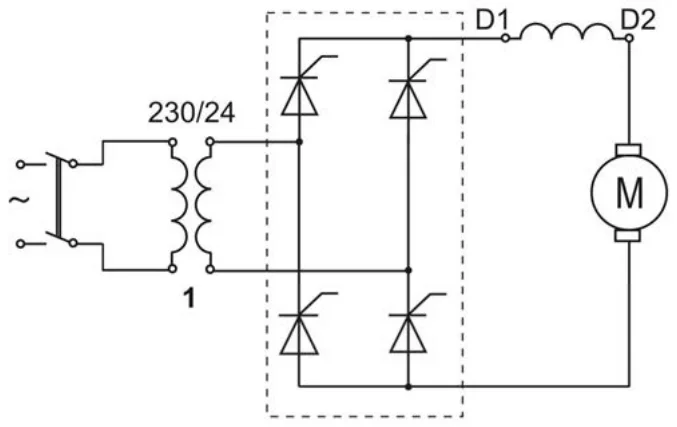

Który element na schemacie został oznaczony cyfrą 1?
A. Dławik.
B. Transformator.
C. Cewka sterująca.
D. Przekładnik napięciowy.
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz E.03-X-16.05).
Element oznaczony cyfrą 1 na schemacie to transformator, który odgrywa kluczową rolę w systemach elektroenergetycznych. Transformator jest urządzeniem elektrycznym, które umożliwia przekazywanie energii elektrycznej między dwoma obwodami poprzez zjawisko indukcji elektromagnetycznej. Dzięki różnicy liczby zwojów w uzwojeniu pierwotnym i wtórnym, transformator może zmieniać wartość napięcia, co pozwala na efektywne przesyłanie energii elektrycznej na dużych odległościach oraz zasilanie urządzeń o różnych wymaganiach napięciowych. Przykładowo, w energetyce, transformatory są wykorzystywane w stacjach transformacyjnych do obniżania wysokiego napięcia z linii przesyłowych do niższego poziomu, co jest niezbędne dla bezpieczeństwa użytkowników. Dodatkowo, normy takie jak IEC 60076, dotyczące transformatorów, określają wymagania dotyczące ich budowy, oznaczeń oraz efektywności energetycznej, co świadczy o ich znaczeniu w branży elektrycznej.
Wybór dławika, przekładnika napięciowego lub cewki sterującej jako odpowiedzi na pytanie o element oznaczony cyfrą 1 jest nietrafiony, ponieważ każdy z tych elementów pełni odmienną funkcję w obwodach elektrycznych. Dławik jest elementem pasywnym, który służy głównie do ograniczania prądu zmiennego poprzez indukcyjność, co jest przydatne w aplikacjach takich jak filtry lub w obwodach zapobiegających skokom prądu. Przekładnik napięciowy, z drugiej strony, jest używany do pomiaru napięcia w obwodach wysokiego napięcia i dostosowuje je do niższych wartości, co umożliwia bezpieczne monitorowanie i kontrolowanie systemów energetycznych. Cewka sterująca, będąca elementem stosowanym w układach elektromagnetycznych, ma za zadanie generować pole magnetyczne, które uruchamia mechanizmy lub inne urządzenia. Typowym błędem, który prowadzi do wyboru niewłaściwej odpowiedzi, jest mylenie działania tych elementów, co wskazuje na niedostateczne zrozumienie ich funkcji oraz zastosowań. Zrozumienie różnic między tymi urządzeniami jest kluczowe w projektowaniu oraz analizie systemów elektrycznych i ich efektywności w praktyce.
