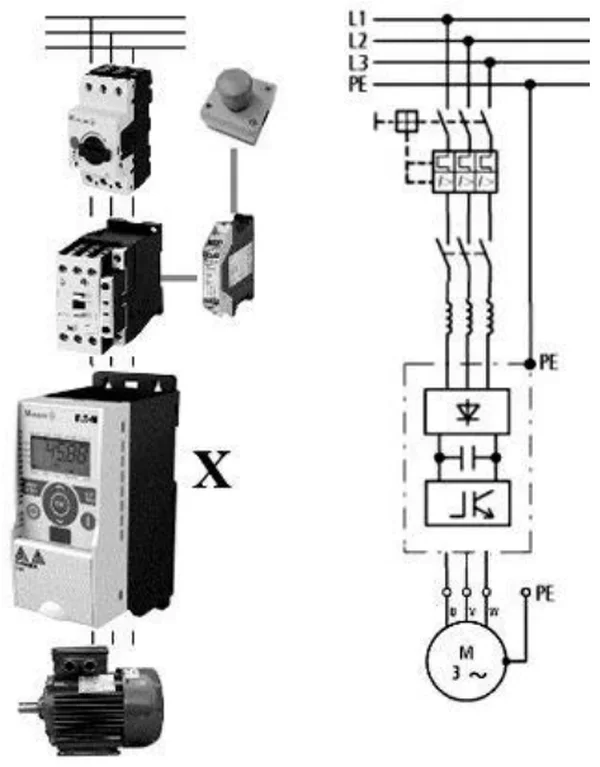

Jakie urządzenie oznaczone jest na rysunku literą X?
A. Przetwornica częstotliwości.
B. Licznik energii elektrycznej.
C. Wyłącznik zwarciowy.
D. Prostownik.
Pytanie z egzaminu CKE, czerwiec 2015 (arkusz E.04-X-15.05).
Urządzenie oznaczone literą X to przetwornica częstotliwości, co można rozpoznać po obecności wyświetlacza oraz klawiatury do programowania. Przetwornice częstotliwości są kluczowymi elementami w nowoczesnych systemach automatyki, umożliwiając regulację prędkości obrotowej silników elektrycznych. Dzięki nim można osiągnąć oszczędności energetyczne, ograniczyć zużycie energii oraz poprawić wydajność pracy maszyn. W praktyce, zastosowanie przetwornic częstotliwości znajduje się w wielu branżach, takich jak przemysł spożywczy, chemiczny, a także w systemach HVAC. Standardy branżowe, takie jak IEC 61800, określają wymagania dotyczące konstrukcji i funkcji przetwornic, co gwarantuje ich niezawodność i bezpieczeństwo użytkowania. Dobrą praktyką jest również regularne monitorowanie parametrów pracy przetwornic, co pozwala na wczesne wykrywanie ewentualnych usterek i minimalizację przestojów.
Wybór odpowiedzi, która nie jest przetwornicą częstotliwości, może wynikać z nieporozumień dotyczących funkcji i charakterystyki innych urządzeń. Licznik energii elektrycznej, chociaż również istotny w systemach zasilania, ma zasadniczo inne przeznaczenie — służy do pomiaru zużycia energii, a nie do regulacji prędkości obrotowej silników. Wyłącznik zwarciowy zabezpiecza instalację przed skutkami zwarć, ale nie posiada funkcji programowania ani możliwości zmiany częstotliwości zasilania. Z kolei prostownik przekształca prąd zmienny na stały, co nie ma nic wspólnego z regulacją częstotliwości. Wybór odpowiedzi powinien opierać się na znajomości ról różnych urządzeń w systemach elektrycznych. Typowym błędem jest mylenie funkcji urządzeń oraz ich zastosowania w praktyce. Dostosowanie prędkości obrotowej silników, które realizują przetwornice częstotliwości, jest kluczowe w efektywnym zarządzaniu energią i zwiększaniu wydajności procesów technologicznych.
