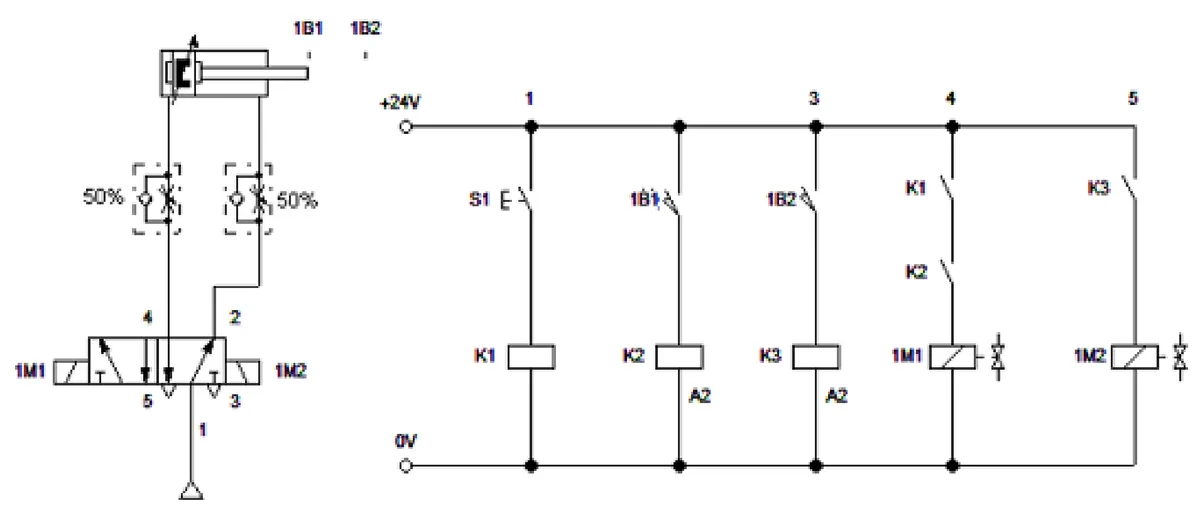

Jak zachowa się tłoczysko siłownika w układzie przedstawionym na schemacie, gdy przy wsuniętym tłoczysku zostanie naciśnięty przycisk S1?
A. Wysunie się szybko i szybko wsunie po zadziałaniu łącznika 1B2
B. Wysunie się wolno i wolno wsunie po zadziałaniu łącznika 1B1
C. Wysunie się szybko i szybko wsunie po zadziałaniu łącznika 1B1
D. Wysunie się wolno i wolno wsunie po zadziałaniu łącznika 1B2
Pytanie z egzaminu CKE, styczeń 2023 (arkusz EE.02-SG-23.01).
Poprawna odpowiedź wskazuje, że tłoczysko siłownika wysunie się wolno i wolno wsunie po zadziałaniu łącznika 1B2. Działa tu zasada dławienia powietrza w zaworze dławiąco-zwrotnym, który ogranicza przepływ medium roboczego. Takie rozwiązanie jest powszechnie stosowane w układach pneumatycznych, gdzie kontrola prędkości ruchu tłoczyska jest istotna, np. w aplikacjach montażowych czy w automatyce przemysłowej. Dzięki dławieniu, siłownik nie tylko zmienia położenie w sposób kontrolowany, ale również redukuje ryzyko uszkodzeń mechanicznych, które mogłyby wystąpić przy zbyt szybkim ruchu. W praktyce, zastosowanie zaworów dławiąco-zwrotnych jest kluczowe w systemach wymagających precyzyjnego sterowania ruchem. Przykładem może być branża motoryzacyjna, gdzie siłowniki są używane do precyzyjnego ustawiania elementów w procesach produkcyjnych. Zastosowanie standardów takich jak ISO 1219 dotyczących schematów pneumatycznych umożliwia inżynierom lepsze zrozumienie i projektowanie efektywnych układów oraz zastosowanie odpowiednich komponentów, co przekłada się na efektywność całego systemu.
W przypadku niepoprawnych odpowiedzi pojawiają się istotne nieporozumienia dotyczące działania siłowników pneumatycznych oraz zaworów dławiąco-zwrotnych. Wiele osób może przypuszczać, że tłoczysko powinno wysunąć się szybko, co prowadzi do wyboru odpowiedzi sugerujących taki ruch. Jednakże, nie uwzględniają one kluczowej roli dławienia powietrza w układzie. Przykładowo, odpowiedzi sugerujące szybkie wsuwanie i wysuwanie są błędne, ponieważ w rzeczywistości dławienie skutkuje ograniczeniem przepływu medium, co z definicji zwalnia ruch tłoczyska. Mechanizmy, które często są mylone, to zawory sterujące, które mogą regulować ciśnienie, ale nie odpowiadają za dławienie. Użytkownicy mogą również zrozumieć działanie układu jako bezpośrednie i szybkie, co jest typowym błędem myślowym, ponieważ nie uwzględniają oni dynamiki przepływu powietrza w zaworze. Ponadto, pomijają oni aspekty bezpieczeństwa i trwałości systemu: zbyt szybkie ruchy mogą prowadzić do uszkodzeń, co jest sprzeczne z dobrymi praktykami w projektowaniu systemów pneumatycznych, które kładą nacisk na kontrolę i precyzję. W związku z tym, istotne jest zrozumienie, że dławienie jest integralną częścią działania siłowników, a nie tylko dodatkiem, który można pominąć. Właściwe zrozumienie działania tych mechanizmów jest kluczowe dla każdego inżyniera pracującego z systemami pneumatycznymi.
