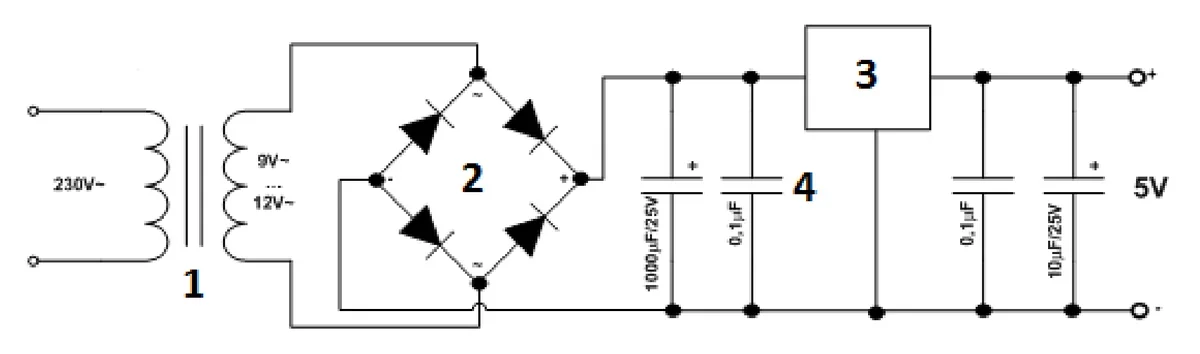

Funkcją elementu oznaczonego na schemacie cyfrą 3 jest
A. wygładzanie napięcia wyjściowego.
B. zamiana napięcia przemiennego na napięcie zmienne.
C. obniżanie wartości napięcia przemiennego.
D. utrzymywanie stałej wartości napięcia na wyjściu.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.03-SG-20.01).
Element zaznaczony jako 3 to regulator napięcia. Jego główne zadanie to utrzymanie stabilnego napięcia na wyjściu, co jest mega ważne w różnych urządzeniach elektronicznych. Jak to działa? No, regulator robi tak, że nawet jeśli napięcie wejściowe się zmienia albo obciążenie skacze, on trzyma napięcie na stałym poziomie. Znajdziesz to w zasilaczach do sprzętu elektronicznego, bo potrzebują one stabilnego napięcia, żeby działać bez zarzutu. Na przykład mikroprocesory są bardzo wrażliwe na zmiany napięcia, więc stabilność jest kluczowa. Dobry regulator powinien nie tylko utrzymywać to napięcie, ale też być odporny na różne zakłócenia i szumy. Fajnie, gdy regulacja napięcia spełnia normy branżowe, bo to jest istotne dla bezpieczeństwa i wydajności całego systemu energetycznego.
Wybór tej odpowiedzi, która nie odpowiada roli elementu z numerem 3, pokazuje, że nie do końca rozumiesz, jak działają różne elementy w elektronice. Odpowiedzi sugerujące, że ten regulator obniża napięcie przemienne, zamienia je na napięcie stałe albo wygładza napięcie wyjściowe, są nietrafione. Obniżanie napięcia to zadanie transformatora, a nie regulatora, który ma za zadanie utrzymać stałość napięcia. Wygładzanie napięcia to też sprawa kondensatorów, które likwidują różne zakłócenia. A zamiana AC na DC to zadanie prostownika, a nie regulatora. Te mylne pojęcia często wynikają z niejasności w zrozumieniu tego, czym jest stabilizacja, a czym konwersja napięcia. Warto się z tym zapoznać, żeby lepiej projektować i analizować układy elektroniczne. Przeczytaj dokumentację i standardy branżowe, bo one naprawdę pomagają zrozumieć, co każdy element robi.
