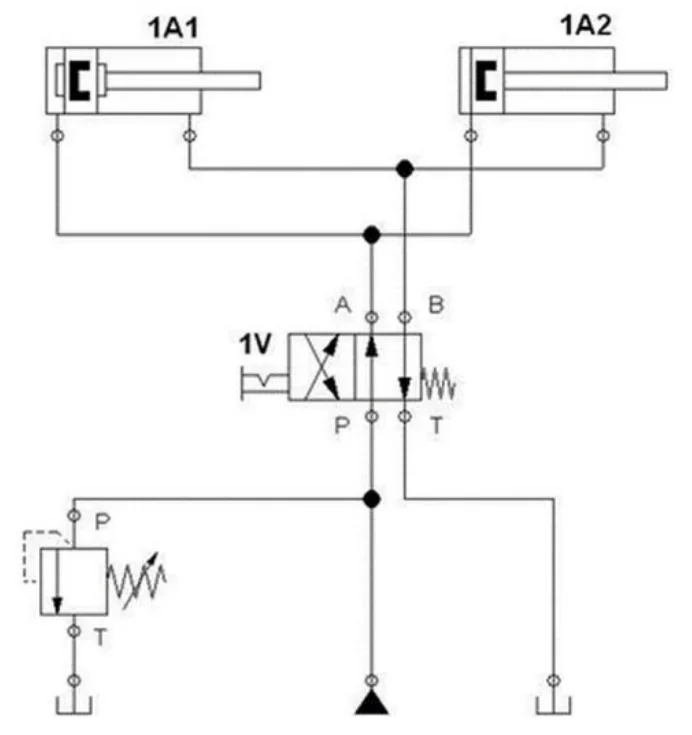

Po wciśnięciu przycisku sterującego zaworu rozdzielającego 1V nastąpi
A. wysunięcie tłoczyska siłownika 1A1 i wsunięcie tłoczyska siłownika 1A2
B. wysunięcie tłoczysk obu siłowników 1A1 i 1A2
C. wsunięcie tłoczysk obu siłowników 1A1 i 1A2
D. wysunięcie tłoczyska siłownika 1A2 i wsunięcie tłoczyska siłownika 1A1
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz EE.02-SG-21.06).
Poprawna odpowiedź to "wsunięcie tłoczysk obu siłowników 1A1 i 1A2". Po wciśnięciu przycisku sterującego zaworu rozdzielającego 1V, zasilanie z portu P zostaje skierowane do portów A i B, co aktywuje oba siłowniki. Siłowniki pneumatyczne bądź hydrauliczne przekształcają energię płynów w ruch mechaniczny, a w tym przypadku ich tłoczyska wsuwają się. Tego typu procesy są powszechnie stosowane w automatyce przemysłowej, gdzie precyzyjne zarządzanie ruchem siłowników jest kluczowe. Na przykład, w systemach montażowych, odpowiednie rozdzielenie zasilania pozwala na synchronizację ruchu różnych komponentów. W praktyce, stosowanie zaworów rozdzielających umożliwia efektywne sterowanie i optymalizację procesów produkcyjnych, co jest zgodne z zasadami Lean Manufacturing, gdzie dąży się do minimalizacji strat i zwiększenia wydajności. Dlatego umiejętność zrozumienia i obliczenia działania siłowników w systemach sterowania jest niezbędna dla inżynierów automatyki i specjalistów w tej dziedzinie.
W przypadku błędnej odpowiedzi, warto zwrócić uwagę na podstawowe zasady funkcjonowania zaworów rozdzielających oraz siłowników. Odpowiedzi sugerujące wysunięcie tłoczysk siłowników 1A1 i 1A2 są mylnym zrozumieniem działania układu. W rzeczywistości, podczas gdy zasilanie portów A i B jest aktywne, tłoczyska siłowników mają tendencję do wsuwania się, co jest odwrotnością tego, co sugerują błędne odpowiedzi. W kontekście automatyzacji, ważne jest zrozumienie, że zmiany w przepływie medium (np. powietrza lub cieczy) bezpośrednio wpływają na ruch siłowników. Typowym błędem myślowym jest założenie, że aktywacja siłowników prowadzi do ich wysunięcia z pozycji spoczynkowej, co jest niezgodne z zasadami działania zaworów rozdzielających. Aby zrozumieć to zagadnienie lepiej, warto zapoznać się z dokumentacją techniczną oraz schematami instalacji, które ilustrują, jak różne elementy współpracują ze sobą w układzie. Prawidłowe zrozumienie tych mechanizmów jest kluczowe w pracy inżyniera, ponieważ wpływa na poprawne projektowanie systemów automatyki oraz ich efektywne działanie w praktyce, podkreślając znaczenie analizy funkcjonalnej urządzeń w kontekście ich zastosowania.
