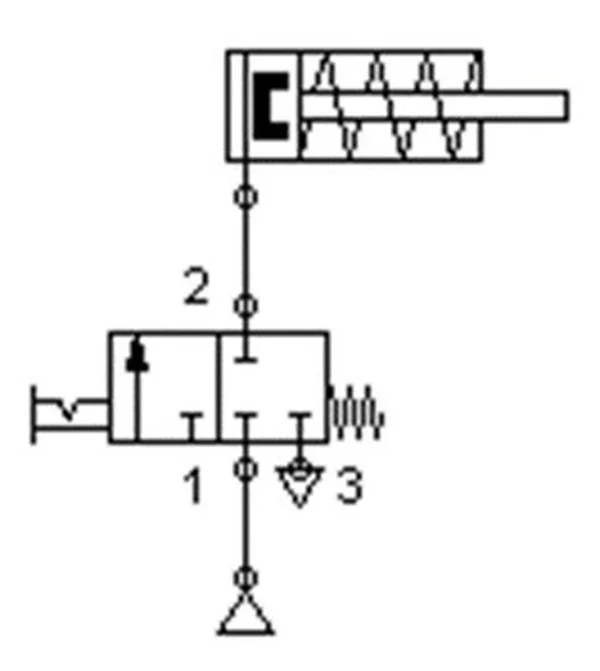

Na rysunku przedstawiony został schemat układu pneumatycznego. Które stwierdzenie odzwierciedla sposób działania układu?
A. Pierwsze wysterowanie zaworu nie zmienia położenia tłoczyska, drugie powoduje wysunięcie tłoczyska.
B. Pierwsze wysterowanie zaworu nie zmienia położenia tłoczyska, drugie wysterowanie zaworu również nie zmienia położenia tłoczyska.
C. Pierwsze wysterowanie zaworu powoduje wysunięcie tłoczyska, drugie nie zmienia położenia tłoczyska.
D. Pierwsze wysterowanie zaworu powoduje wysunięcie tłoczyska, drugie wsunięcie tłoczyska.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.04-X-18.01).
Odpowiedź, którą zaznaczyłeś, rzeczywiście jest trafna. Opisuje, jak działa siłownik pneumatyczny z jednostronnym działaniem sprężyny. Kiedy pierwszy raz wysterowujesz zawór i przesuwasz go w lewo, to powietrze wchodzi do siłownika i dzięki temu tłoczysko się wysuwa. To jest całkiem naturalne, bo siłowniki działają na zasadzie wytwarzania siły przez ciśnienie powietrza. Gdy później przesuwasz zawór w prawo, to odcinasz dopływ powietrza, ale tłoczysko zostaje wysunięte dzięki sprężynie. Na pewno spotkałeś się z takimi mechanizmami w przemyśle, gdzie precyzyjne podnoszenie jest mega ważne. Warto pamiętać, że w branży pneumatycznej działają różne normy, jak ISO 8573, które mówią o jakości powietrza, a to ma ogromny wpływ na bezpieczeństwo i efektywność pracy całego systemu.
Odpowiedzi, które mówią, że pierwsze wysterowanie zaworu nie powoduje wysunięcia tłoczyska, są trochę na bakier z rzeczywistością. Siłownik pneumatyczny z jednostronnym działaniem sprężyny działa w ten sposób, że jak powietrze wpuszczasz do jego środka, to tłoczysko musi wysunąć się. Kiedy zawór jest ustawiony tak, że powietrze płynie, tłoczysko powinno iść do przodu, a to nie jest uwzględnione w tych błędnych odpowiedziach. Drugie wysterowanie, które odcina powietrze, rzeczywiście nie zmienia pozycji tłoczyska, ale to nie znaczy, że pierwsze wysterowanie działa tak samo. Często popełniane błędy wynikają z niezrozumienia, jak działają zawory i siłowniki, co prowadzi do myślenia, że brak ruchu w drugiej fazie to to samo, co brak ruchu w pierwszej. W rzeczywistości, aby dobrze wykorzystać układy pneumatyczne, trzeba zrozumieć, jak działają siły i ciśnienia, bo to ważne w przemyśle, gdzie precyzja tych elementów jest kluczowa.
