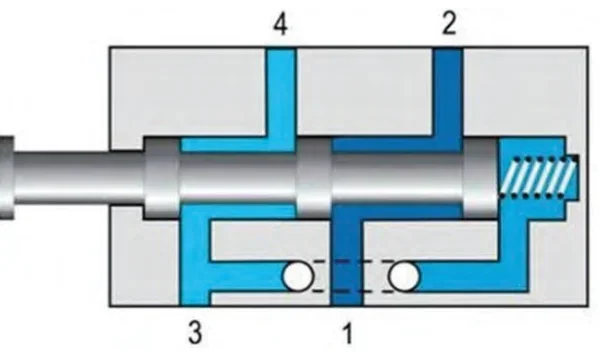

Który zawór rozdzielający sterowany przyciskiem, przedstawiono na rysunku?
A. Pięciodrogowy trójpołożeniowy.
B. Pięciodrogowy dwupołożeniowy.
C. Czterodrogowy dwupołożeniowy.
D. Czterodrogowy trójpołożeniowy.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.03-X-17.01).
Czterodrogowy dwupołożeniowy zawór rozdzielający jest naprawdę ważnym elementem w różnych systemach hydraulicznych. Ma cztery drogi: jedna to wejście, a pozostałe trzy prowadzą do różnych odbiorników. Dzięki dwóm położeniom możesz wybierać różne trasy dla przepływu cieczy, co jest super przydatne, zwłaszcza w systemach, gdzie musisz zmieniać kierunek działania. Takie zawory są często stosowane w automatyce przemysłowej, gdzie precyzyjne zarządzanie ruchem jest kluczowe. Na przykład w hydraulice taki zawór pozwala przełączać siłowniki, co zwiększa wydajność produkcji. Dobrze jest też znać standardy, takie jak ISO 1219, bo pomagają w identyfikacji tych zaworów i ich funkcji, co jest istotne, gdy trzeba diagnozować czy konserwować systemy.
Jeśli wybrałeś błędny zawór rozdzielający, to pewnie wynika to z tego, że pomyliłeś jego funkcję lub budowę. Odpowiedzi, które mówią o zaworach pięciodrogowych, są zdecydowanie złe, bo te mają więcej dróg, a to jest sprzeczne z tym, co widać na schemacie. Pięciodrogowe zawory trójpołożeniowe są do bardziej skomplikowanych zadań, gdzie trzeba przełączać między różnymi stanami, które w tej sytuacji nie są potrzebne. Zrozumienie, jak działa czterodrogowy zawór dwupołożeniowy, jest naprawdę ważne, bo sprawia, że zarządzanie przepływem jest prostsze i bardziej efektywne. W przypadku czterodrogowych zaworów masz tylko dwa położenia, więc tylko dwukierunkowe sterowanie, co może nie starczyć, jeśli potrzebujesz trzech kierunków. Często mylą się rzeczy dotyczące liczby dróg i to prowadzi do błędnych założeń o ich zastosowaniu. Ludzie pracujący w hydraulice muszą się skupiać na szczegółach konstrukcji zaworów, żeby uniknąć problemów w systemach. Na przykład, w układach, gdzie trzeba precyzyjnie sterować siłownikami, użycie niewłaściwego zaworu może prowadzić do awarii całego systemu. Nie zapominaj, że stosowanie odpowiednich norm w projektowaniu i korzystaniu z takich urządzeń, jak te normy ISO, może naprawdę poprawić bezpieczeństwo i wydajność operacyjną.
