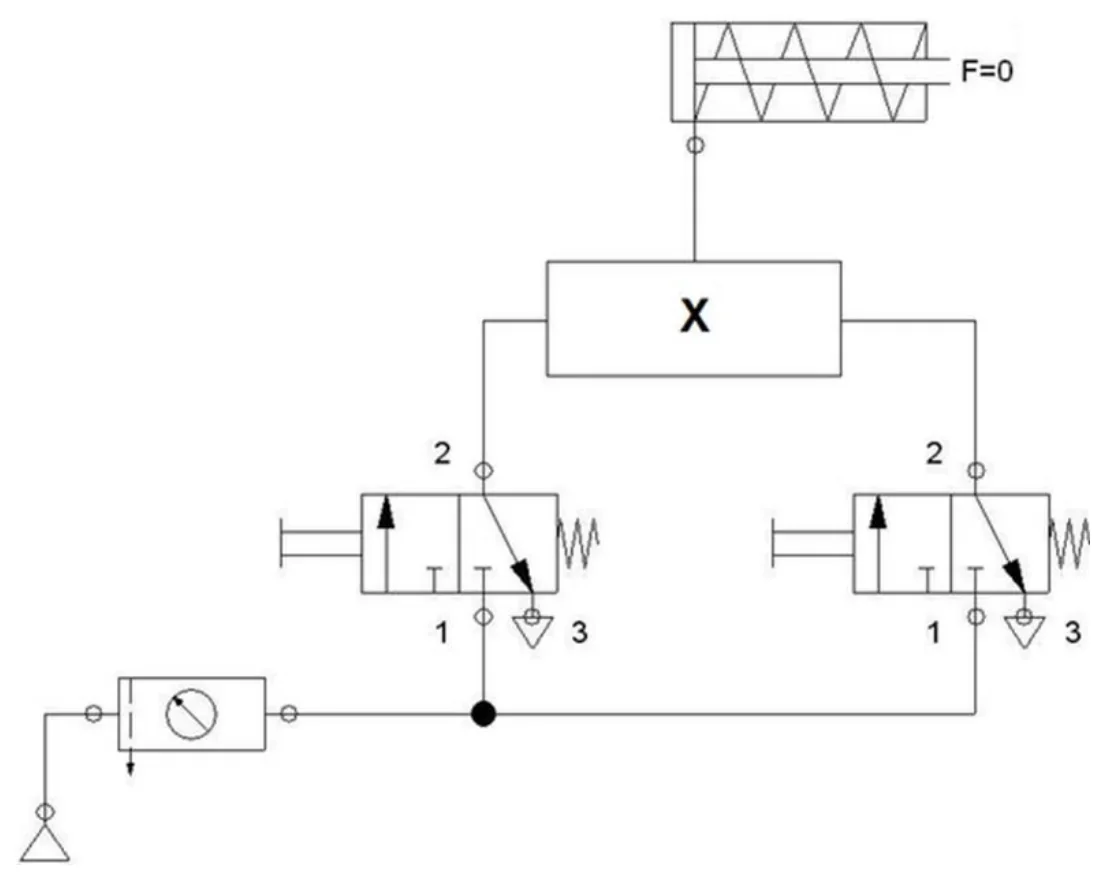

W przedstawionym na schemacie układzie pneumatycznym tłoczysko siłownika jednostronnego działania powinno się wysuwać przy jednoczesnym naciśnięciu obu przycisków. Który zawór należy zamontować w układzie w miejscu oznaczonym symbolem X?
A. Szybkiego spustu.
B. Dławiąco-zwrotny.
C. Podwójnego sygnału.
D. Przełącznik obiegu.
Pytanie z egzaminu CKE, czerwiec 2021 (arkusz EE.02-SG-21.06).
Wybór zaworu podwójnego sygnału jest prawidłowy, ponieważ ten typ zaworu działa na zasadzie wymogu jednoczesnego sygnału z dwóch źródeł, co idealnie pasuje do wymagań opisanych w pytaniu. Zawór ten umożliwia jednoczesne naciśnięcie obu przycisków, co otwiera drogę powietrza do siłownika jednostronnego działania, powodując jego wysunięcie. Przykładem zastosowania zaworu podwójnego sygnału jest automatyzacja procesów produkcyjnych, gdzie bezpieczeństwo i precyzja są kluczowe. Zgodnie z normami ISO 4414, które regulują bezpieczeństwo w układach pneumatycznych, stosowanie zaworów logicznych takich jak zawór podwójnego sygnału jest zalecane w sytuacjach, gdzie wymagane jest równoczesne działanie wielu elementów. Taki układ zapewnia nie tylko efektywność, ale i bezpieczeństwo operacji, minimalizując ryzyko niepożądanych zdarzeń. Zastosowanie tego zaworu w praktyce przyczynia się do optymalizacji pracy układów pneumatycznych, co jest zgodne z najlepszymi praktykami inżynieryjnymi.
Wybór innych zaworów, takich jak przełącznik obiegu, zawór dławiąco-zwrotny czy zawór szybkiego spustu, nie spełnia wymagań przedstawionych w pytaniu. Przełącznik obiegu działa na zasadzie zmiany kierunku przepływu, co w tym przypadku nie jest konieczne, ponieważ tłoczysko siłownika ma wysunąć się jedynie przy jednoczesnym naciśnięciu obu przycisków. Z kolei zawór dławiąco-zwrotny reguluje przepływ powietrza, ale nie wymusza jednoczesnego działania dwóch źródeł sygnału, co jest kluczowe w omawianym układzie. Natomiast zawór szybkiego spustu służy do błyskawicznego uwalniania ciśnienia, co również nie jest wymagane w tej sytuacji. Typowe błędy myślowe, które prowadzą do takich niepoprawnych wniosków, to niezrozumienie zasad działania zaworów pneumatycznych oraz mylenie ich funkcji w układzie. W kontekście układów pneumatycznych niezwykle ważne jest, aby dobierać komponenty zgodnie z ich specyfiką funkcjonalną i zastosowaniem, a także aby zachować zasady bezpieczeństwa określone w normach branżowych. Dlatego kluczowe jest, aby zrozumieć, które zawory są odpowiednie do konkretnych zadań oraz jakie skutki może mieć ich niewłaściwy dobór.
