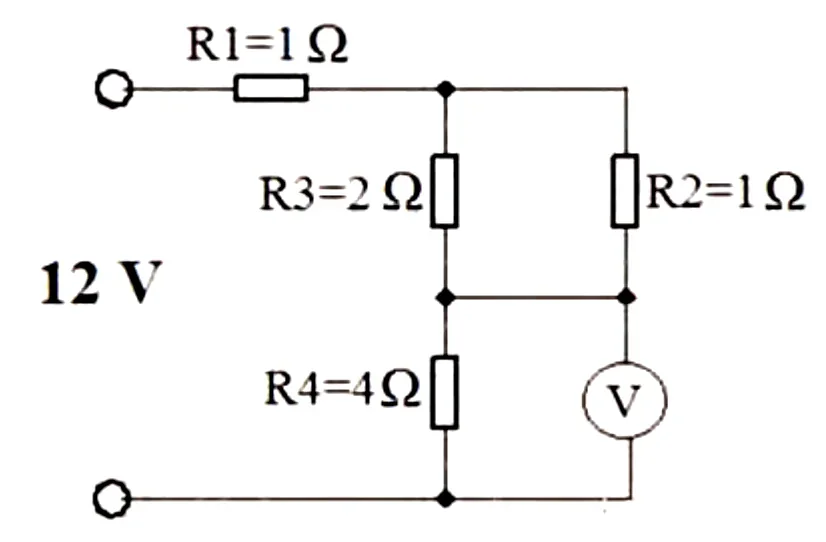

Po podłączeniu napięcia do układu przedstawionego na schemacie woltomierz wskazał 0 V. Który rezystor został zwarty?
A. R4
B. R2
C. R1
D. R3
Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.04-X-17.01).
Poprawna odpowiedź to R4, ponieważ sytuacja, w której woltomierz wskazuje 0 V, wskazuje na to, że nie przepływa przez niego prąd. Oznacza to, że woltomierz został podłączony równolegle do rezystora, który został zwarty. W układzie przedstawionym na schemacie, jedynym rezystorem połączonym równolegle do woltomierza jest R4. Rezystory R1, R2 i R3 są połączone w szereg, co uniemożliwia im bycie bezpośrednio podłączonym do woltomierza w taki sposób, aby nie przepływał przez nie prąd. W praktycznych zastosowaniach, zrozumienie działania układów równoległych i szeregowych jest kluczowe, zwłaszcza w kontekście diagnostyki układów elektronicznych. Warto pamiętać, że w sytuacjach, gdy woltomierz wskazuje 0 V, może to również sugerować, że w obwodzie występuje zwarcie, co jest istotnym wskaźnikiem dla inżynierów oraz techników elektrycznych. W takich przypadkach, kluczowe jest również zachowanie ostrożności, aby nie uszkodzić woltomierza oraz innych komponentów układu.
Zrozumienie, który rezystor został zwarty, wymaga głębszej analizy układu. Odpowiedzi inne niż R4 mogą prowadzić do niepoprawnych wniosków z kilku powodów. Przede wszystkim, dla R1, R2 i R3, ich połączenie w szereg oznacza, że nie mogą one być jednocześnie zwarte w sposób, który pozwalałby woltomierzowi wskazywać 0 V. Pojęcie zwarcia jest istotne w kontekście obwodów elektrycznych - oznacza to, że prąd może płynąć w nieprzewidziany sposób, co skutkuje zerowym napięciem na wskazaniach woltomierza. Typowym błędem myślowym jest założenie, że jakikolwiek rezystor, który nie jest bezpośrednio związany z woltomierzem, może powodować takie wskazanie. Wiedza o podstawowych zasadach obwodów elektrycznych, w tym o różnicach między połączeniem szeregowym a równoległym, jest kluczowa dla poprawnej analizy sytuacji. Niezrozumienie, że woltomierz mierzy napięcie w punktach obwodu, które są w bezpośrednim połączeniu, prowadzi do nieporozumień w interpretacji wyników. Warto także zwrócić uwagę na to, że zwarcie rezystora powoduje, iż prąd nie płynie przez inne elementy obwodu, co jest fundamentalnym założeniem w analizie obwodów elektrycznych.
