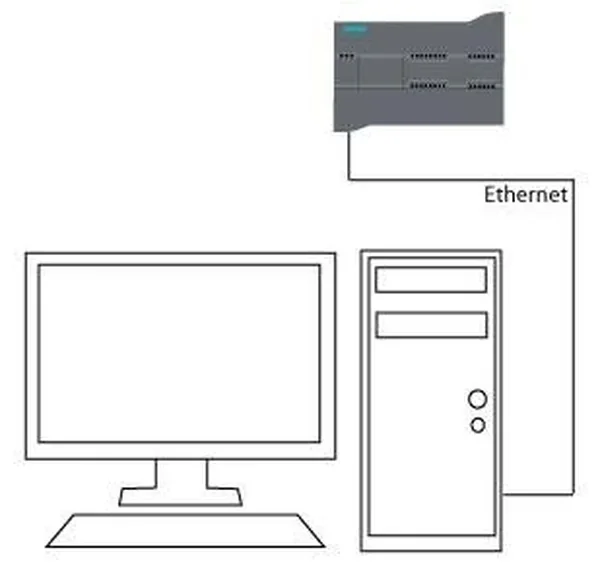

Interfejs sieciowy, symbolicznie przedstawionego na ilustracji komputera, z zainstalowanym oprogramowaniem do programowania sterowników PLC, posiada przypisany adres IP 192.168.100.2 oraz maskę podsieci 255.255.255.0. Który z podanych adresów IP należy nadać sterownikowi, aby mógł komunikować się z komputerem?
A. 255.255.255.1
B. 255.255.255.0
C. 192.168.100.4
D. 192.168.99.2
Pytanie z egzaminu CKE, styczeń 2022 (arkusz E.18-SG-22.01).
Adres 192.168.100.4 został wybrany jako poprawny, ponieważ znajduje się on w tej samej podsieci co adres IP komputera (192.168.100.2). Obie te adresy IP mają ten sam prefiks sieciowy, co oznacza, że maska podsieci 255.255.255.0 pozwala na bezpośrednią komunikację pomiędzy nimi. W praktyce, jeśli dwa urządzenia mają adresy IP w tej samej podsieci, mogą wymieniać dane bez potrzeby korzystania z routera. Jest to kluczowe w systemach automatyki, gdzie sterowniki PLC muszą komunikować się z komputerami w czasie rzeczywistym. Na przykład, w aplikacjach przemysłowych, gdzie monitorowanie i kontrola procesów są niezbędne, ważne jest, aby adresy IP urządzeń były właściwie skonfigurowane. Dlatego zawsze należy upewnić się, że przypisane adresy mieszczą się w tej samej podsieci, co przyczynia się do stabilności i wydajności komunikacji w sieci.
Wszystkie pozostałe podane adresy IP oraz maski podsieci są niewłaściwe dla skonfigurowanego systemu. Adres 192.168.99.2 znajduje się w innej podsieci niż komputer, ponieważ różnice w trzecim oktetach (100 vs 99) oznaczają, że komunikacja nie będzie możliwa bez użycia routera. W praktyce, próba przesłania danych między tymi dwoma adresami IP spowoduje, że pakiety będą odrzucane przez urządzenia sieciowe, które nie rozumieją, jak dotrzeć do zewnętrznej podsieci. Maska 255.255.255.1 nie jest poprawna, ponieważ nie jest standardową maską podsieci i nie pozwala na efektywne zarządzanie adresacją IP. Tego rodzaju maska nie spełnia standardów określonych w dokumentach RFC, co powoduje, że może prowadzić do nieprawidłowej konfiguracji sieci. Z kolei 255.255.255.0, chociaż jest poprawną maską sieciową, nie jest adresem IP, co sprawia, że nie może zostać przypisany sterownikowi. Typowe błędy myślowe obejmują mylenie maski podsieci z adresem IP, a także ignorowanie konieczności, aby wszystkie urządzenia w sieci lokalnej miały adresy w tej samej podsieci dla prawidłowej komunikacji. W kontekście automatyki przemysłowej, gdzie komunikacja między urządzeniami jest kluczowa, zrozumienie zasad adresacji IP oraz maskowania jest niezbędne dla prawidłowego projektowania i eksploatacji systemów. Zachowanie spójności w adresacji IP przyczynia się do zmniejszenia ryzyka wystąpienia problemów komunikacyjnych w sieci.
