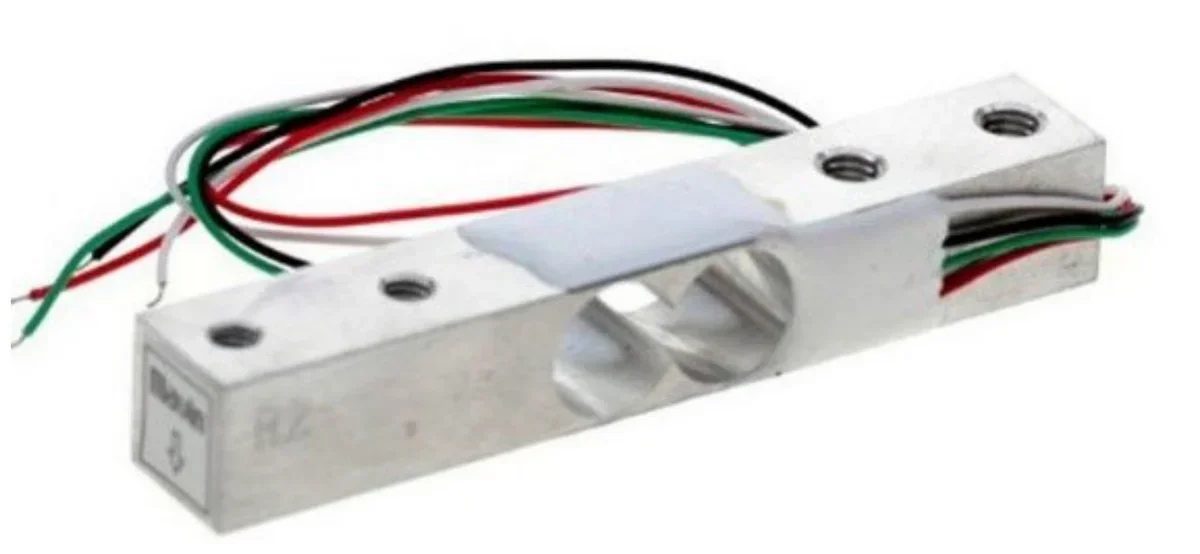

Które parametry urządzenia mechatronicznego można kontrolować za pomocą przedstawionej na rysunku belki tensometrycznej?
A. Luzy występujące pomiędzy ruchomymi elementami urządzenia.
B. Temperaturę elementów urządzenia.
C. Naprężenia i siły występujące w urządzeniu.
D. Prędkość obrotową wirujących elementów urządzenia.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.18-SG-20.01).
Belka tensometryczna jest kluczowym elementem w pomiarze naprężeń i sił w urządzeniach mechatronicznych. Działa ona na zasadzie zmiany rezystancji tensometrów oporowych pod wpływem odkształceń materiału, co pozwala na precyzyjne monitorowanie obciążeń. Przykładem zastosowania belki tensometrycznej jest kontrola jakości w procesach produkcyjnych, gdzie istotne jest, aby materiały nie przekraczały dopuszczalnych naprężeń, co mogłoby prowadzić do ich uszkodzenia. W praktyce, belki tensometryczne są często wykorzystywane w systemach automatyki przemysłowej do monitorowania sił działających na elementy konstrukcyjne maszyn, co pozwala na ich optymalizację oraz zwiększenie bezpieczeństwa. W kontekście standardów, belki tensometryczne spełniają normy ISO dotyczące pomiarów mechanicznych, co zapewnia ich rzetelność i dokładność w zastosowaniach inżynieryjnych.
Wybór odpowiedzi dotyczącej pomiaru temperatury elementów urządzenia opiera się na mylnym założeniu, że belki tensometryczne mogą rejestrować zmiany temperatury. W rzeczywistości, belki tensometryczne są skonstruowane do pomiaru naprężeń, a nie parametrów termicznych. Temperatura jest mierzona zwykle za pomocą termometrów lub czujników temperatury, takich jak termopary, które działają na zupełnie innych zasadach. Analogicznie, błędne jest założenie, że belki tensometryczne mogą monitorować luzy między ruchomymi elementami. Luzy te są zazwyczaj definiowane jako różnice w odległości, które nie są mierzone bezpośrednio przez technologie tensometryczne. W przypadku prędkości obrotowej, choć istnieją metody pomiaru oparte na czujnikach, belka tensometryczna nie jest odpowiednim narzędziem do tego typu analizy. Pojęcia te są często mylone z powodów braku zrozumienia specyfiki działania poszczególnych urządzeń pomiarowych. Aby skutecznie stosować technologie mechatroniczne, istotne jest zrozumienie, które parametry mogą być mierzone i jakie urządzenia są do tego dedykowane, co można osiągnąć dzięki znajomości podstawowych zasad inżynieryjnych oraz norm branżowych.
