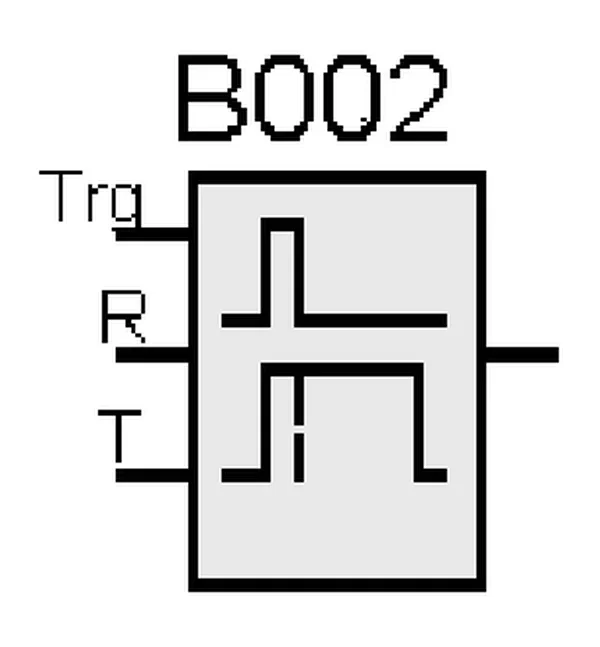

Blok, którego symbol graficzny w języku FBD przedstawiono na rysunku realizuje funkcję
A. przerzutnika RS
B. przerzutnika JK
C. timera Off-Delay
D. timera On-Delay
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.19-X-14.05).
Symbol graficzny przedstawiony na rysunku rzeczywiście odpowiada timerowi Off-Delay w języku FBD, co oznacza, że po wyłączeniu sygnału wejściowego (Trg), urządzenie rozpoczyna odliczanie czasu, a po jego zakończeniu zmienia stan wyjścia. Timer Off-Delay jest szeroko stosowany w programowalnych sterownikach logicznych (PLC) do implementacji funkcji opóźnienia wyłączenia, co jest przydatne w automatyzacji procesów. Przykładowo, w systemach HVAC, timer Off-Delay może być używany do opóźnienia wyłączenia wentylatora po zakończeniu pracy jednostki chłodniczej, co pozwala na efektywne usuwanie resztek ciepła z systemu. Tego rodzaju rzeczywiste zastosowania ilustrują znaczenie precyzyjnego projektowania funkcji czasowych w systemach automatyki. W kontekście programowania PLC, zgodnie z normą IEC 61131-3, implementacja timerów Off-Delay jest uznawana za jedną z najlepszych praktyk, co podkreśla ich kluczowe znaczenie w efektywnym zarządzaniu procesami produkcyjnymi.
Analizując dostępne odpowiedzi, można zauważyć, że wiele z nich opiera się na nieprawidłowej interpretacji symboli graficznych oraz funkcji, które one reprezentują. Timer On-Delay, będący pierwszą z propozycji, oznacza, że wyjście uruchamia się dopiero po spełnieniu warunku czasowego od momentu aktywacji sygnału wejściowego. Jego funkcjonalność jest odwrotna do wymaganej w przypadku timerów Off-Delay, które uruchamiają wyjście po odcięciu sygnału wejściowego. Przerzutnik RS z kolei jest elementem, który przechowuje stan logiczny, bazując na sygnale wejściowym, co również nie odpowiada opisanemu działaniu timera Off-Delay. To zrozumienie podstawowych zasad działania przerzutników jest kluczowe, aby uniknąć błędów w projektowaniu systemów automatyki. Przerzutnik JK, będący bardziej zaawansowanym rodzajem przerzutnika, pozwala na różne operacje logiczne w zależności od sygnałów wejściowych, jednak nie ma on zastosowania w kontekście opóźnienia czasowego. Takie myślenie może prowadzić do mylnego wniosku, iż wszystkie funkcje oparte na logice i czasie są ze sobą bezpośrednio związane, co jest dalekie od rzeczywistości. Kluczowe jest zrozumienie, jak różne bloki funkcyjne działają w systemach PLC, a także umiejętność ich właściwej klasyfikacji oraz zastosowania w odpowiednich kontekstach. Zastosowanie niepoprawnych bloków może prowadzić do błędnych rezultatów i nieefektywności w procesach automatyzacyjnych.
