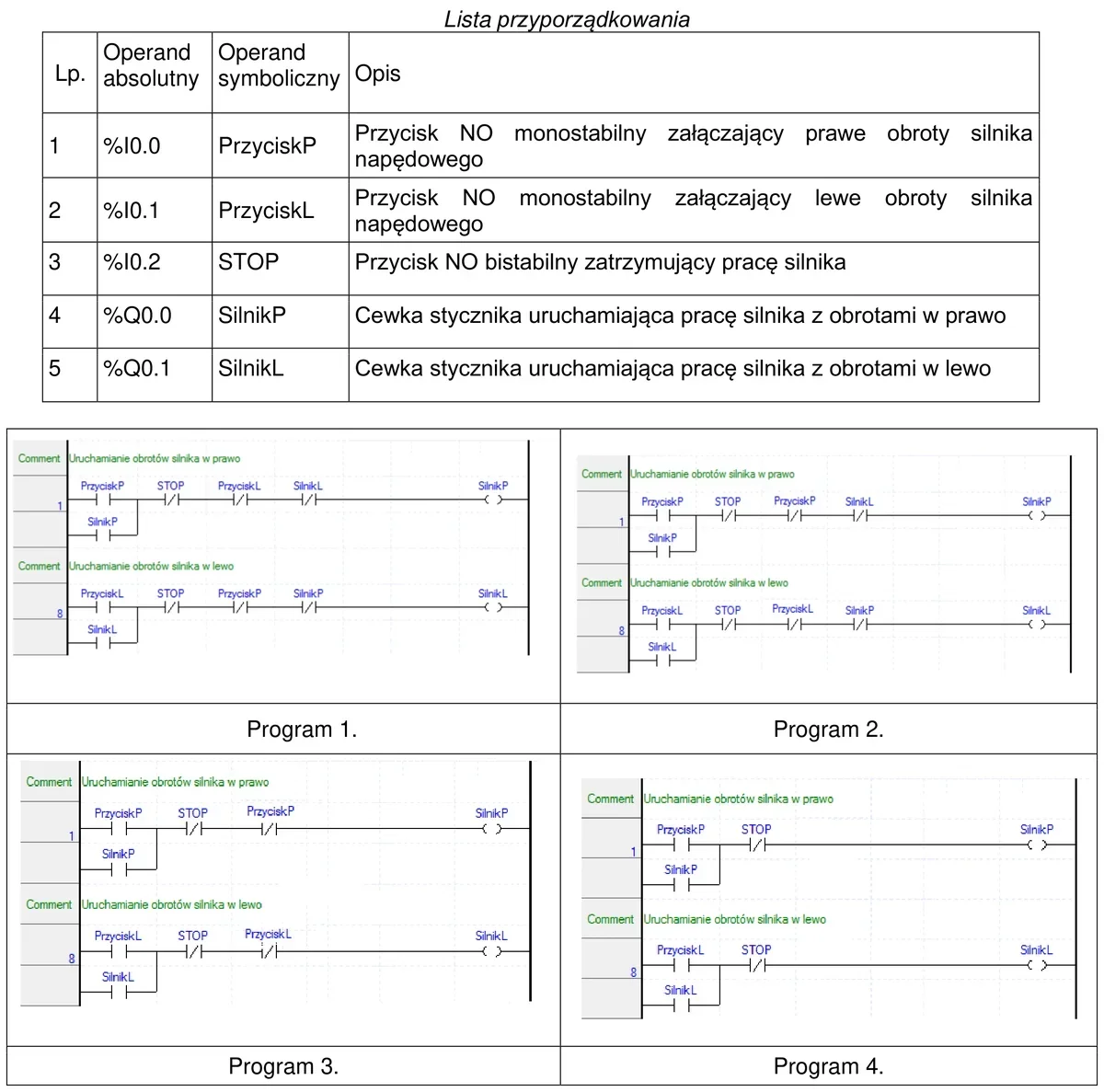

W programie sterowania kierunkiem obrotów silnika należy wprowadzić zabezpieczenie przed jednoczesnym załączeniem dwóch wyjść. Korzystając z informacji zawartych w liście przyporządkowania, wskaż program który realizuje tę funkcję.
Program 1.
Program 4.
Program 3.
Program 2.
Pytanie z egzaminu CKE, styczeń 2023 (arkusz E.19-SG-23.01).
Program 1 jest właściwym wyborem, ponieważ zawiera mechanizm zabezpieczający przed jednoczesnym załączeniem dwóch wyjść. W praktyce, zabezpieczenia tego typu są kluczowe w układach automatyki, aby zapobiec uszkodzeniom sprzętu oraz zapewnić bezpieczeństwo operacyjne. W Programie 1, sygnały z przycisków PrzyciskP i PrzyciskL są kontrolowane przez bramki logiczne AND i NOT, co pozwala na aktywację tylko jednej cewki na raz. Dzięki temu, w przypadku naciśnięcia jednego z przycisków, drugi jest automatycznie deaktywowany. Tego rodzaju implementacja jest zgodna z najlepszymi praktykami w projektowaniu systemów sterowania, które wymagają zabezpieczeń przed jednoczesnym działaniem sprzecznych sygnałów. To podejście minimalizuje ryzyko błędów w działaniu oraz poprawia ogólną niezawodność systemu. Stosowanie tego typu logiki w programach sterujących silnikami elektrycznymi jest fundamentalne, zwłaszcza w aplikacjach przemysłowych, gdzie precyzja i bezpieczeństwo są priorytetem.
Odpowiedzi, które nie wskazują na Program 1, niestety bazują na błędnych założeniach dotyczących mechanizmów zabezpieczeń w systemach sterowania. W przypadku Programu 2, 3 i 4, brak zastosowania odpowiednich bramek logicznych prowadzi do sytuacji, w której obydwie cewki mogą zostać załączone jednocześnie. Taki stan rzeczy mogłoby skutkować nie tylko uszkodzeniem silnika, ale także naruszeniem zasad bezpieczeństwa operacyjnego. W praktyce, niewłaściwe zabezpieczenia mogą prowadzić do poważnych konsekwencji, takich jak awarie sprzętu czy wypadki w miejscu pracy. Często pojawiającym się błędem myślowym jest przekonanie, że wystarczy jedynie aktywować jedno z wyjść bez zrozumienia, jakie to może mieć implikacje. W automatyce, zrozumienie logiki działania każdego elementu systemu jest niezbędne. Zastosowanie bramek logicznych w Programie 1 umożliwia nie tylko kontrolę nad wyjściami, ale także spełnienie norm bezpieczeństwa, co jest kluczowe w projektowaniu systemów sterujących. Ignorowanie tych zasad w Programach 2, 3 i 4 może prowadzić do narażenia na niebezpieczeństwo nie tylko sprzętu, ale także osób pracujących w jego otoczeniu.
