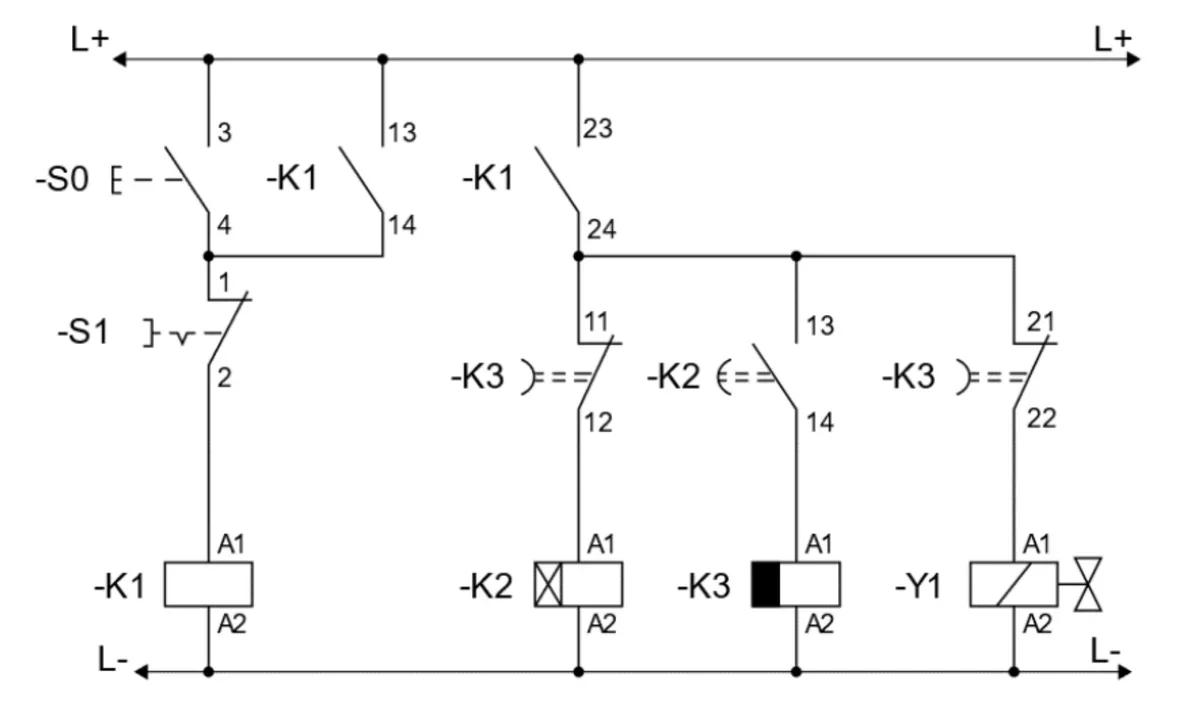

Układ sterowania po naciśnięciu przycisku S0 powinien cyklicznie włączać i wyłączać cewkę elektrozaworu Y1 w odstępach 30 sekundowych. Jedną z możliwych przyczyn niewyłączenia cewki Y1 po 30 sekundach od naciśnięcia przycisku S0 jest uszkodzenie
A. zestyku -K3:21-22.
B. przycisku -S1.
C. cewki -K1.
D. zestyku -K1:13-14.
Pytanie z egzaminu CKE, styczeń 2022 (arkusz EE.21-SG-22.01).
Zestyk -K3:21-22 jest kluczowym elementem w układzie sterowania, który pełni funkcję czasową. Jego zadaniem jest po upływie 30 sekund po naciśnięciu przycisku S0 zmiana stanu, co skutkuje wyłączeniem cewki elektrozaworu Y1. Jeśli cewka Y1 nie wyłącza się po tym czasie, jest to oznaka, że zestyk -K3:21-22 może być uszkodzony. W praktyce, w układach automatyki, czasowe zestyki są niezwykle ważne, gdyż odpowiadają za precyzyjne operacje, które wymagają określonego czasu działania. Użycie czasowych zestyku jest zgodne z dobrymi praktykami w projektowaniu systemów sterowania, gdzie dokładność i niezawodność działania elementów są kluczowe. W przypadku awarii zestyków czasowych, może dojść do nieprawidłowego działania całego systemu, co może prowadzić do niebezpiecznych sytuacji. W związku z tym, regularne przeglądy i testy zestyków czasowych są istotne w utrzymaniu sprawności urządzeń sterujących, co jest normą w przemyśle automatyki.
Podczas analizy dostępnych odpowiedzi, warto zwrócić uwagę na koncepcje związane z uszkodzeniami elementów układu sterowania. Odpowiedź sugerująca uszkodzenie przycisku S1 jest nieadekwatna, ponieważ przycisk ten odpowiada za aktywację układu, a jego uszkodzenie uniemożliwiłoby nawet rozpoczęcie cyklu włączania cewki Y1. Z kolei zestyk -K1:13-14, który jest zestykiem roboczym, nie ma związku z mechanizmem czasowym sterującym wyłączeniem cewki, co oznacza, że jego awaria nie mogłaby być przyczyną braku wyłączenia Y1 po 30 sekundach. Zestyk -K3:21-22 pełni kluczową rolę w tym układzie, jednak nie można go mylić z innymi zestykami, które mogą pełnić inne funkcje, takie jak realizacja stanu roboczego. Wiele osób popełnia błąd, myląc rolę różnych zestyku w układzie. Zrozumienie, jak poszczególne elementy wpływają na cały system, jest kluczowe w diagnostyce. Aby uniknąć podobnych nieporozumień, warto zaznajomić się z dokumentacją techniczną i schematami połączeń, co pomoże w lepszym zrozumieniu jak funkcjonują poszczególne elementy oraz ich wzajemne powiązania. W kontekście uszkodzeń, warto również pamiętać o regularnym przeglądaniu i testowaniu elementów automatyki, aby zapewnić ich niezawodność i bezpieczeństwo działania całego systemu.
