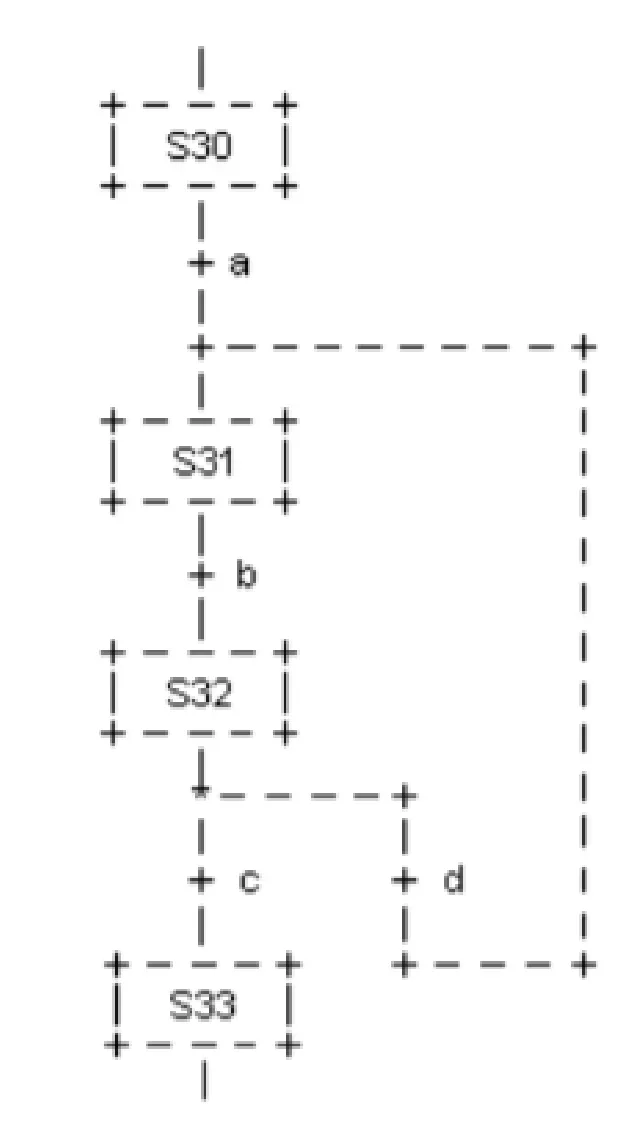

Na schemacie przedstawiono cykliczną realizację sekwencji. Przejście z etapu S32 do S31 nastąpi wtedy, gdy aktywny jest etap S32 oraz spełniony jest
warunek b.
warunek a.
warunek c.
warunek d.
Pytanie z egzaminu CKE, styczeń 2022 (arkusz E.19-SG-22.01).
Odpowiedź warunek d. jest prawidłowa, ponieważ tylko w przypadku spełnienia tego warunku możliwe jest przejście z etapu S32 do S31. W kontekście cyklicznych realizacji sekwencji, kluczowe jest zrozumienie, że każde przejście między etapami jest uzależnione od aktywności w danym etapie oraz od spełnienia określonych warunków. Warunki te są zazwyczaj reprezentowane schematycznie i mogą obejmować różne kryteria, takie jak status zadań, parametry systemowe czy sygnały wejściowe. Przykładowo, w automatyce przemysłowej, sekwencje sterowania urządzeniami są często projektowane z użyciem diagramów przepływu, gdzie każdy krok wymaga spełnienia wcześniej zdefiniowanych warunków, co zapewnia optymalne działanie systemu. Dobre praktyki w projektowaniu sekwencji wymagają jasnego zdefiniowania ścieżek przejść oraz warunków, co minimalizuje ryzyko błędów i nieefektywności w systemie.
Wybór warunków b., a. oraz c. jako odpowiedzi na to pytanie może prowadzić do istotnych nieporozumień dotyczących logiki cyklicznej sekwencji. W przypadku warunku b., można sądzić, że istnieje możliwość przejścia z S32 do S31 bez spełnienia pełnych kryteriów aktywności. W rzeczywistości jednak, takie podejście nie uwzględnia kluczowego założenia, że każdy etap wymaga spełnienia określonych warunków, co jest fundamentalne w cyklach automatyzacji. Podobnie, wybierając odpowiedzi a. lub c., można by mylnie zakładać, że inne, mniej restrykcyjne warunki również umożliwiają to przejście. To jest typowym błędem myślowym, gdzie można zbytnio uprościć logiczne zależności w sekwencjach. W rzeczywistości, w kontekście standardów projektowania systemów, każda decyzja o przejściu między stanami powinna być oparta na solidnych zasadach i pełnej informacji o stanie systemu. Zrozumienie i prawidłowe interpretowanie diagramów sekwencji jest kluczowe dla skutecznej analizy i projektowania systemów automatyzacji, a ignorowanie tych aspektów może prowadzić do błędów w implementacji oraz nieefektywności w działaniu systemów.
