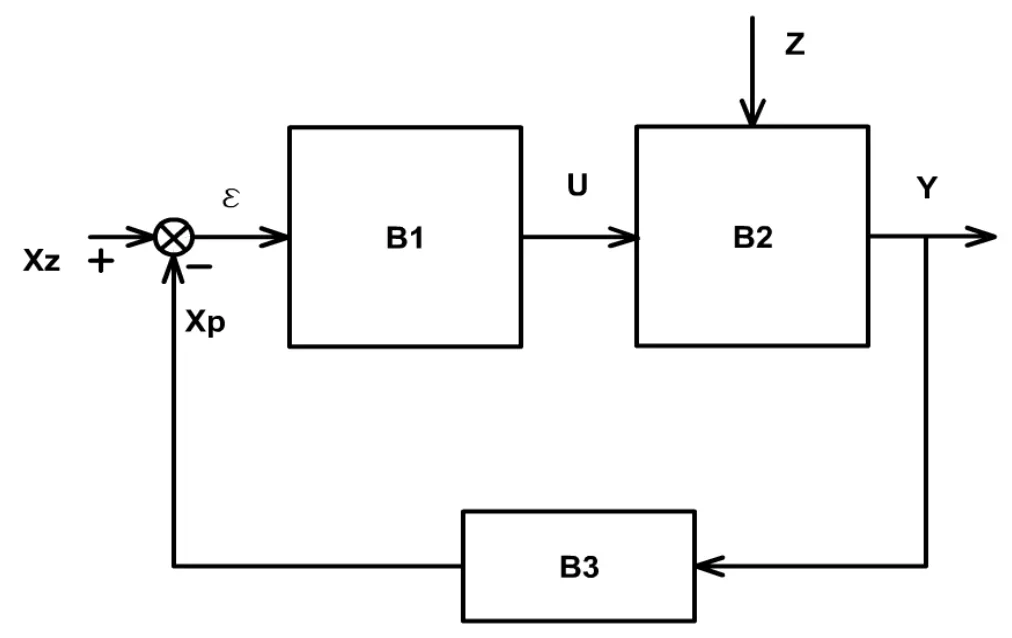

W celu zmniejszenia czasu zdwojenia w układzie regulacji urządzenia mechatronicznego należy przeprowadzić zmiany nastaw w
A. równocześnie bloków B2 i B3
B. równocześnie bloków B1 i B2
C. bloku B1
D. bloku B2
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.18-SG-20.01).
Zaznaczyłeś blok B1 i to była dobra decyzja! Ten blok naprawdę jest kluczowy, bo to właśnie on zajmuje się przetwarzaniem sygnału błędu ε, co ma ogromny wpływ na to, jak szybko system reaguje na wszelkie zakłócenia. Kiedy chcemy zmniejszyć czas zdwojenia, musimy dobrze ustawić odpowiedzi układu regulacji, a blok B1 jest tu najważniejszy, bo to on generuje sygnał sterujący U. W automatyce przemysłowej, jeśli wszystko w bloku B1 jest dobrze skonfigurowane, to potrafi to naprawdę poprawić wydajność systemu, co jest zgodne z tym, co się mówi w kontekście regulacji PID. Standardy jak ISO 9001 czy IEC 61508 też podkreślają, jak ważne są odpowiednie ustawienia, żeby system działał stabilnie i efektywnie. W praktyce, jeśli zmienimy nastawy w bloku B1, możemy szybciej uzyskać pożądane wartości na wyjściu, co jest mega istotne w systemach, które muszą szybko reagować na zmiany.
Jak wybrałeś B2 lub kombinację B2 i B3, to nie do końca uwzględniasz, jak działają układy regulacji. Blok B2 ma swoje zastosowanie, ale w kontekście zmniejszenia czasu zdwojenia nie jest tak ważny jak B1. Często ludzie myślą, że zmieniając inne bloki, które zajmują się filtracją czy wzmocnieniem, osiągną to, co chcą. To jednak często prowadzi do większych opóźnień w reakcji systemu, a przecież chodzi o optymalizację. Oczywiście, modyfikacje w B2 i B3 mogą wpływać na stabilność, ale nie na sam czas zdwojenia. W praktyce złe podejście do regulacji kończy się nieefektywnością i brakiem reakcji na zmiany, co jest sprzeczne z dobrymi praktykami w inżynierii mechatronicznej. Ważne jest, żeby zrozumieć, że żeby osiągnąć zamierzony efekt, musimy skupić się na bloku, który ma bezpośredni wpływ na dynamikę systemu, czyli na B1.
