Na rysunkach przedstawiono sposób podłączenia czujnika indukcyjnego z elementami zewnętrznymi. Który typ czujnika i które przewody należy podłączyć do sterownika PLC oraz do zasilacza, aby uaktywnić niskim potencjałem jego wejście w chwili wykrycia obiektu przez czujnik?

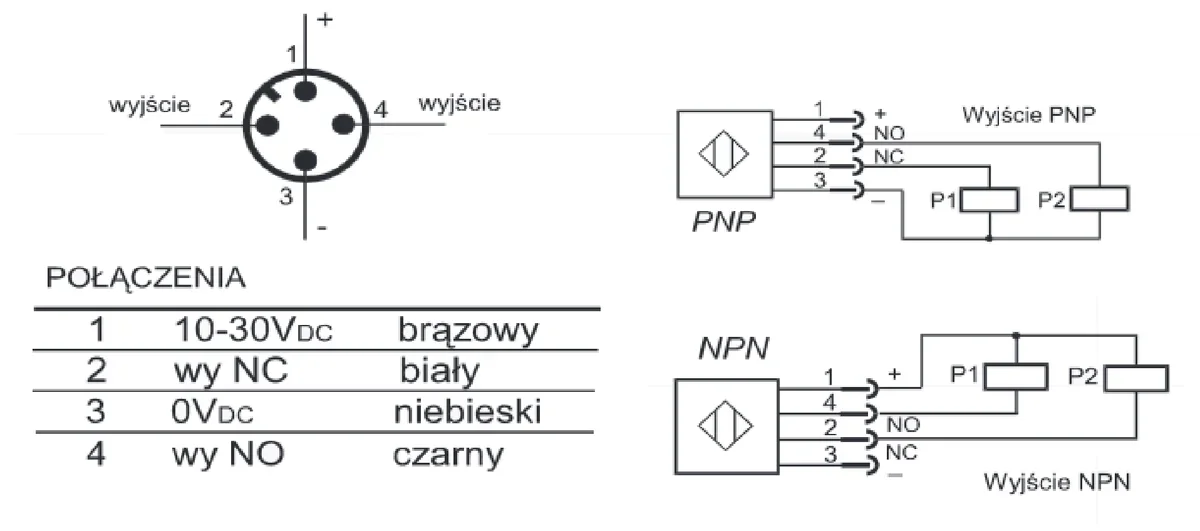

Złącze czujnika indukcyjnego z tabelą kolorów przewodów oraz schematy podłączenia wersji PNP i NPN
A. PNP, podłączyć przewody: brązowy, niebieski i czarny.
B. NPN, podłączyć przewody: brązowy, niebieski i czarny.
C. NPN, podłączyć przewody: brązowy, niebieski i biały.
D. PNP, podłączyć przewody: brązowy, niebieski i biały.

Pytanie z egzaminu CKE, styczeń 2021 (arkusz E.18-SG-21.01).

Wybór czujnika typu NPN oraz podłączenie przewodów brązowego, niebieskiego i czarnego jest prawidłowy, ponieważ zapewnia właściwe działanie układu w momencie wykrycia obiektu. Czujniki indukcyjne NPN są powszechnie stosowane w automatyce przemysłowej, gdyż ich wyjście jest aktywowane niskim potencjałem, co jest idealne dla sterowników PLC, które wymagają takiego sygnału do zainicjowania procesów. W tym przypadku przewód brązowy dostarcza zasilanie w zakresie 10-30V DC, przewód niebieski jest podłączany do masy (0V), a przewód czarny jest wyjściem czujnika, które przełącza się na masę w momencie wykrycia obiektu. Przykładowe zastosowania czujników NPN obejmują systemy detekcji w liniach produkcyjnych, gdzie konieczne jest sygnalizowanie obecności przedmiotów w sposób bezkontaktowy. Dzięki prawidłowemu podłączeniu czujnika można zminimalizować ryzyko błędnych odczytów, co jest zgodne z najlepszymi praktykami w projektowaniu systemów automatyki.
Odpowiedzi, które polegają na zastosowaniu czujnika PNP, są niewłaściwe w kontekście opisanej sytuacji. Czujniki PNP mają zupełnie inną logikę działania; ich wyjście przełącza się na wysokie napięcie, co oznacza, że aktywacja wejścia sterownika PLC następuje poprzez podanie napięcia, a nie niskiego potencjału. W rezultacie, korzystając z czujnika PNP, nie można zrealizować wymogu aktywacji niskim potencjałem. Przewody, jak brązowy, niebieski i czarny, są błędnie przypisane do czujnika PNP, ponieważ przewód czarny powinien dostarczać dodatnie napięcie do sterownika. Powszechnym błędem przy wyborze czujnika jest mylenie typów NPN i PNP, co może prowadzić do nieprawidłowego działania systemu. W automatyce przemysłowej niezwykle ważne jest zrozumienie różnic w działaniu czujników, aby uniknąć kosztownych awarii i błędów w procesie produkcji. Zastosowanie nieodpowiedniego czujnika może prowadzić do braku detekcji obiektów lub nieprawidłowego działania całego systemu, dlatego kluczowe jest stosowanie się do zaleceń producentów i standardów branżowych, które jasno definiują wymagania dotyczące podłączania czujników w systemach automatyki.
