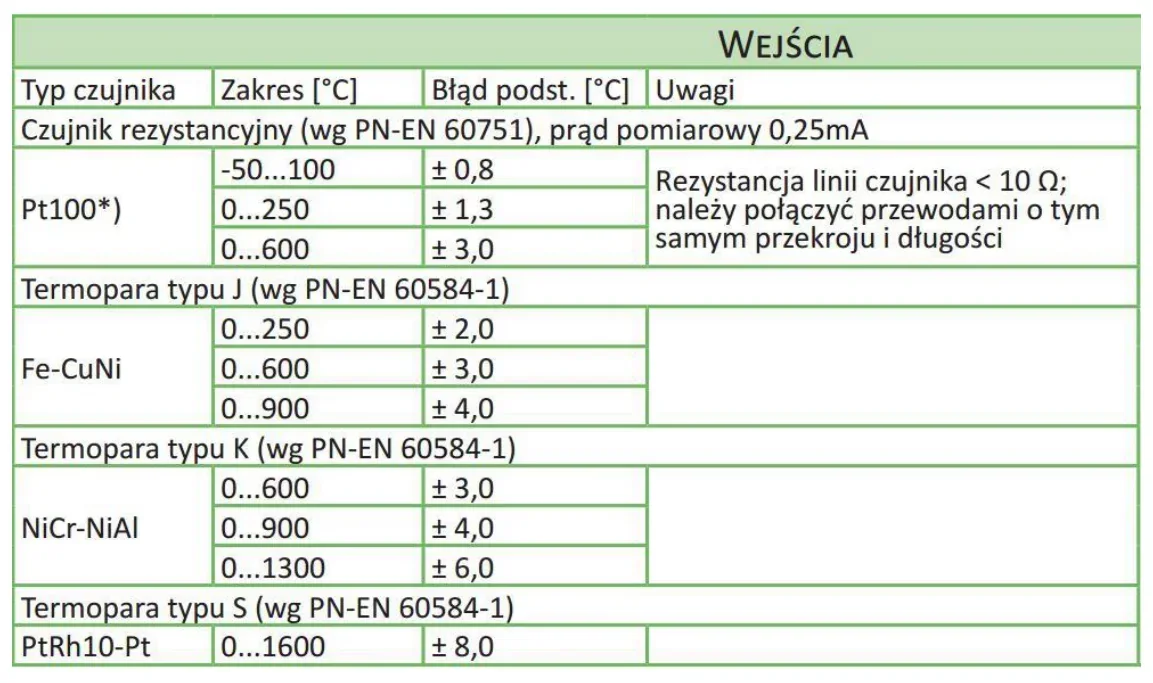

Na podstawie fragmentu katalogu regulatora określ, który typ czujnika temperatury należy zastosować, jeżeli maksymalna wartość temperatury regulowanej przez system mechatroniczny może osiągnąć wartość 220÷240°C, a dokładność pomiaru czujnika powinna mieścić się w granicach ±1,5°C.
A. Termopara typu K
B. Czujnik Pt100
C. Termopara typu J
D. Termopara typu S
Pytanie z egzaminu CKE, styczeń 2023 (arkusz EE.21-SG-23.01).
Czujnik Pt100 jest idealnym rozwiązaniem w sytuacjach, gdy wymagana jest wysoka dokładność pomiaru temperatury oraz możliwość pracy w wysokich temperaturach, co jest spełnione w przypadku systemów operujących w zakresie 220-240°C. Pt100 to czujnik rezystancyjny, który działa na zasadzie pomiaru oporu metalu, co pozwala na uzyskanie dokładności na poziomie ±1,5°C. Ten typ czujników uznawany jest za standard w przemyśle, zwłaszcza w aplikacjach wymagających precyzyjnego monitorowania temperatury, takich jak automatyka przemysłowa, HVAC czy systemy kontrolne. Dodatkowo, czujniki Pt100 są zgodne z normami IEC 60751, co zapewnia ich niezawodność i powtarzalność pomiarów w długim okresie eksploatacji. Warto również zaznaczyć, że czujniki te są łatwe w kalibracji oraz charakteryzują się dobrą stabilnością temperaturową, co czyni je preferowanym wyborem w zastosowaniach wymagających wysokiej precyzji.
Wybór innego czujnika temperatury, takiego jak termopara typu J, K lub S, wskazuje na pewne nieporozumienia dotyczące charakterystyki tych urządzeń. Termopary, choć popularne w wielu aplikacjach, mają różne ograniczenia. Na przykład, termopara typu J ma maksymalną temperaturę pracy wynoszącą około 750°C, co teoretycznie mieści się w wymaganym zakresie, jednak jej dokładność nie jest wystarczająca, aby zapewnić stabilne odczyty w granicach ±1,5°C, co może prowadzić do poważnych błędów pomiarowych w systemach wymagających precyzyjnej regulacji. Termopara typu K, która również jest powszechnie używana w przemyśle, może przekraczać podane zakresy temperatury, ale również nie gwarantuje takiej samej precyzji jak czujnik Pt100, a jej dokładność jest uzależniona od warunków otoczenia oraz konfiguracji układu pomiarowego. Z kolei termopara typu S, choć stosunkowo dokładna, jest przeznaczona głównie do pomiarów wysokotemperaturowych w aplikacjach laboratoryjnych i przemysłowych, a jej koszt oraz zastosowanie są ograniczone. Wybór niewłaściwego czujnika może prowadzić do niedokładnych pomiarów, co jest krytyczne w systemach mechatronicznych, gdzie precyzja i kontrola temperatury są kluczowe dla efektywności procesów. Poznanie właściwości i zastosowań różnych typów czujników jest niezbędne dla prawidłowego doboru urządzeń pomiarowych.
