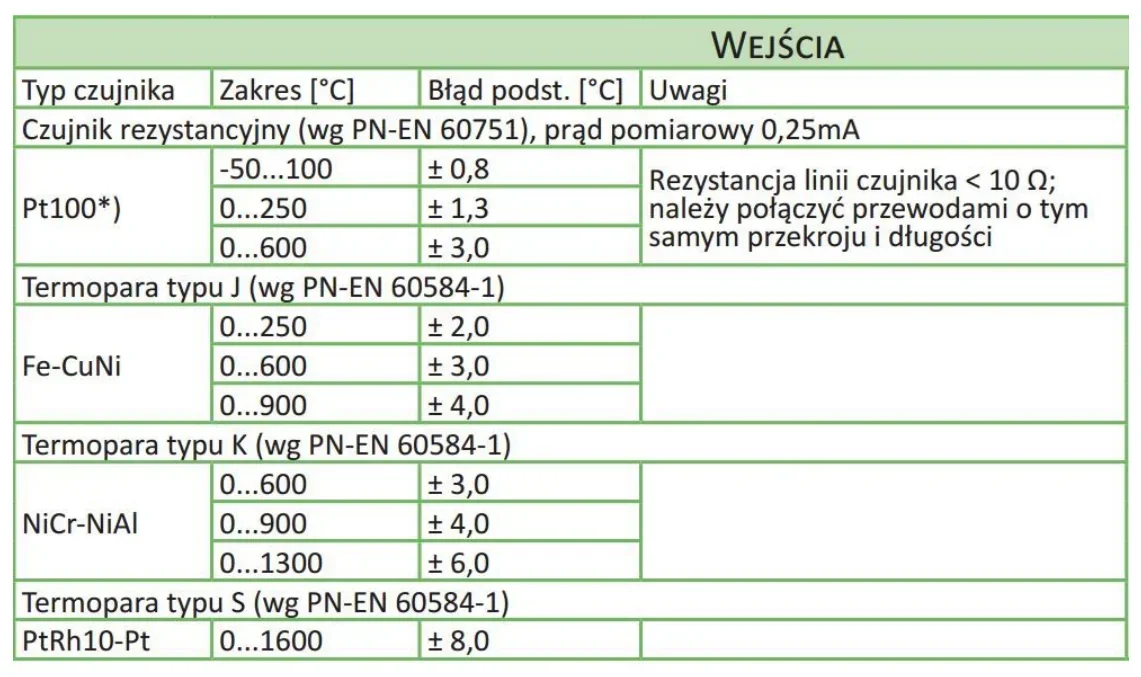

Na podstawie przedstawionego fragmentu katalogu regulatora określ, który typ czujnika temperatury należy zastosować, jeżeli maksymalna wartość temperatury regulowanej przez system mechatroniczny może osiągnąć wartość 900÷950°C, a dokładność pomiaru czujnika powinna mieścić się w granicach ±6°C.
A. Termopara typu K
B. Termopara typu S
C. Termopara typu J
D. Czujnik Pt100
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.18-SG-20.01).
Termopara typu K sprawdza się super w wysokotemperaturowych warunkach, bo ma zakres pomiarowy od 0°C do 1300°C, dzięki czemu świetnie nadaje się do mierzenia temperatury w przedziale 900÷950°C. Co prawda, zdarzają się błędy podstawowe na poziomie ±2,5°C lub ±0,0075*t, co może skutkować błędem pomiarowym około ±6,75°C w maksymalnym zakresie, ale to i tak mieści się w akceptowalnym błędzie ±6°C. W przemyśle w ogóle termopary typu K są popularne, na przykład w piecach przemysłowych, gdzie kontrola temperatury jest mega ważna dla bezpieczeństwa i efektywności. Przykładowo, w procesie topnienia metali, precyzyjne pomiary temperatury są kluczowe, żeby uzyskać dobrą jakość produktu. Tak więc, przy wyborze czujnika warto kierować się specyfiką aplikacji, a termopara typu K zapewnia nie tylko dokładność, ale też trwałość i niezawodność w trudnych warunkach operacyjnych.
Jak wybierzesz zły czujnik do pomiaru temperatury w przemyśle, to mogą być niezłe kłopoty, nawet uszkodzenia sprzętu czy zagrożenie dla bezpieczeństwa. Termopara typu S ma swoje plusy, szczególnie w dokładności (±1,5°C), ale jej zakres pomiarowy do 1600°C jest za wąski do zastosowań w przedziale 900÷950°C. Czujnik Pt100 niby zapewnia dobrą dokładność, ale z maksymalną temperaturą na poziomie 500°C to już w ogóle się nie nadaje do monitorowania temperatur bliskich 950°C. A termopara typu J, chociaż ma swoje miejsca, to też ma maksymalny zakres tylko do 750°C, co ociera się o porażkę w przypadku wysokich temperatur. Korzystanie z niewłaściwego czujnika może przynieść błędne odczyty, co wpływa na jakość procesów i może prowadzić do awarii. Dlatego ważne, żeby przy wyborze czujnika zwracać uwagę na zakres temperaturowy oraz dokładność, bo to klucz do niezawodności i bezpieczeństwa w przemyśle.
