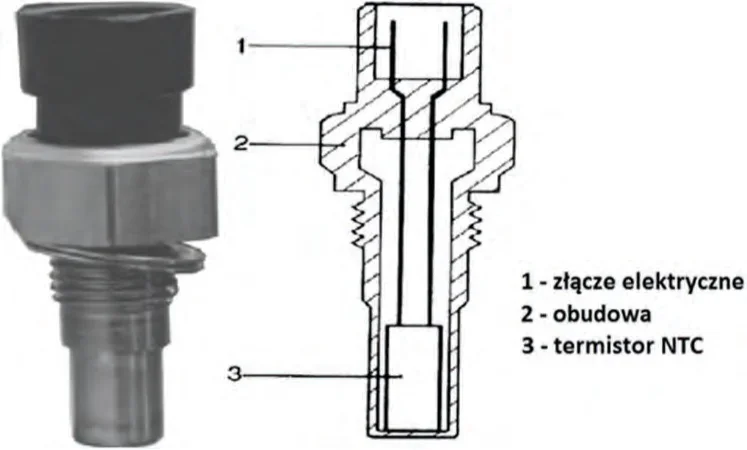

W urządzeniu przemysłowym zaobserwowano niewłaściwe działanie układu kontroli temperatury. Którym przyrządem można sprawdzić działanie czujnika przedstawionego na rysunkach, zamontowanego w tym układzie?
A. Amperomierzem.
B. Omomierzem.
C. Woltomierzem.
D. Galwanometrem.
Pytanie z egzaminu CKE, styczeń 2017 (arkusz E.18-X-17.01).
Odpowiedź "Omomierzem" jest prawidłowa, ponieważ czujnik temperatury, którym jest termistor NTC, zmienia swoją rezystancję w zależności od wartości mierzonej temperatury. Omomierz jest specjalistycznym urządzeniem pomiarowym, które pozwala na bezpośredni pomiar rezystancji. W praktyce, korzystając z omomierza, można szybko i dokładnie ocenić stan termistora, co jest kluczowe w diagnozowaniu układów kontroli temperatury. Standardy branżowe, takie jak IEC 61010, wskazują, że pomiar rezystancji jest niezbędny do oceny sprawności elementów aktywnych w obwodach elektronicznych. Ponadto, umiejętność prawidłowego korzystania z omomierza jest istotna dla inżynierów zajmujących się automatyzacją i kontrolą procesów przemysłowych, gdzie dokładność pomiarów wpływa na bezpieczeństwo i efektywność systemów. Zrozumienie działania czujników temperatury oraz ich interakcji z innymi elementami systemu pozwala na lepsze projektowanie i utrzymanie układów kontrolnych.
Wybór przyrządów takich jak amperomierz, woltomierz czy galwanometr do pomiaru czujnika temperatury jest niewłaściwy, ponieważ każde z tych narzędzi służy do pomiaru różnych wielkości elektrycznych, a nie rezystancji. Amperomierz mierzy natężenie prądu w obwodzie, co w kontekście czujnika temperatury nie pozwoli na ocenę jego funkcjonalności. Z kolei woltomierz mierzy napięcie, co również nie pozwala na bezpośrednią ocenę stanu termistora. Galwanometr, choć jest urządzeniem do pomiaru prądu, nie jest odpowiedni do badania rezystancji w kontekście czujników, gdyż jego zastosowanie ogranicza się do bardzo precyzyjnych pomiarów prądowych w ściśle określonych warunkach. Typowym błędem jest mylenie pojęć związanych z różnymi wielkościami elektrycznymi, co prowadzi do niedoinformowania i błędnych decyzji w zakresie diagnostyki urządzeń. Zastosowanie niewłaściwych narzędzi pomiarowych może skutkować nieodpowiednią interpretacją wyników oraz zaniedbaniem problemów, które mogą utrudnić poprawne działanie układów kontrolnych. Dlatego kluczowym elementem w pracy ze sprzętem pomiarowym jest zrozumienie, które narzędzie jest odpowiednie do danej sytuacji oraz jakie są jego ograniczenia, co stanowi fundament dobrych praktyk w inżynierii i utrzymaniu ruchu.
