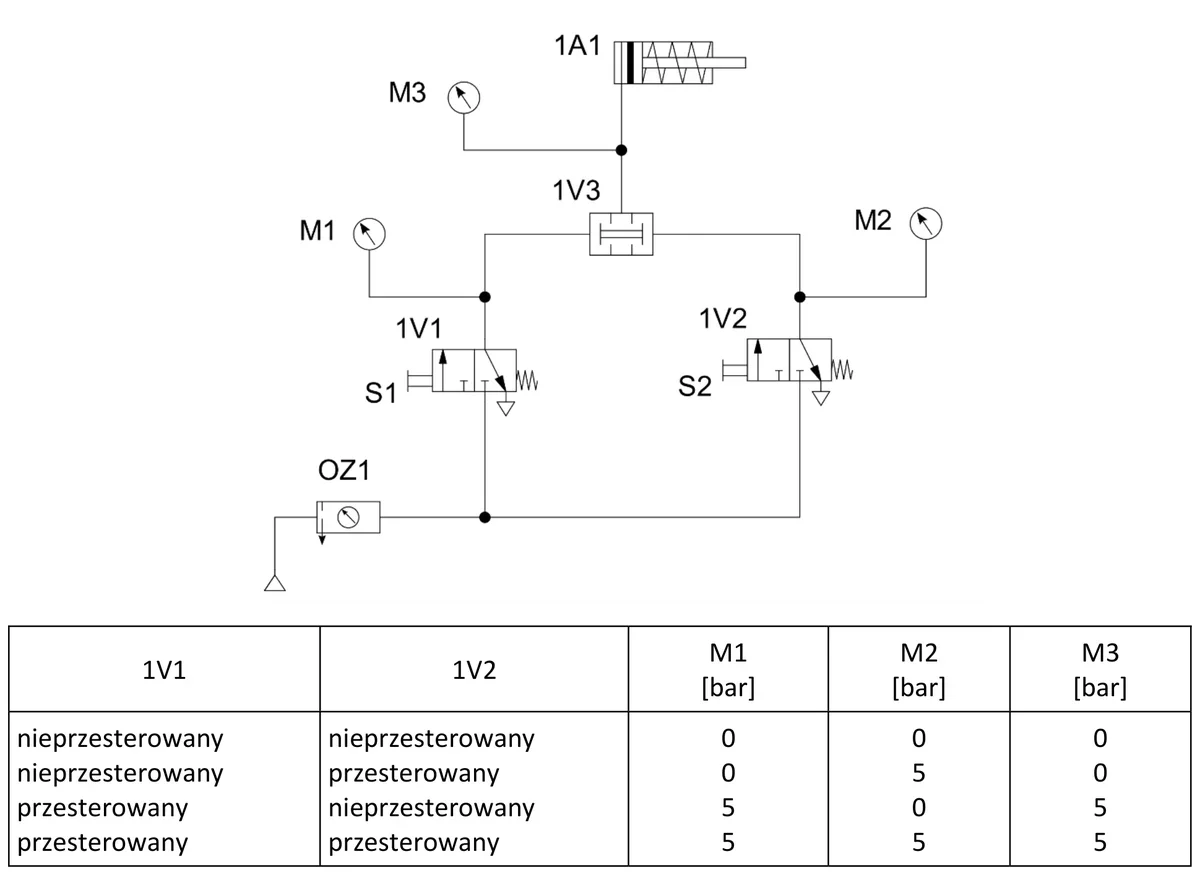

W celu zdiagnozowania usterki w układzie pneumatycznym, przedstawionym na schemacie, wykonano pomiary ciśnienia powietrza przy różnych stanach zaworów 1V1 i 1V2. Na podstawie podanych wyników pomiarów wskaż, który element jest uszkodzony.
A. 1V2
B. 1V3
C. 1V1
D. 1A1
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.18-SG-20.01).
Odpowiedź 1V3 jest poprawna, ponieważ na podstawie analizy wyników pomiarów ciśnienia w różnych stanach zaworów 1V1 i 1V2 można zauważyć, że zawór 1V3 odgrywa kluczową rolę w rozdziale ciśnienia w układzie pneumatycznym. W przypadku, gdy ciśnienie w punktach M1, M2 oraz M3 nie zgadza się z wartościami oczekiwanymi, sugeruje to, że zawór 1V3 nie funkcjonuje prawidłowo. Praktyczne zastosowanie tej wiedzy polega na identyfikacji i naprawie usterek w systemach pneumatycznych, co jest niezbędne dla zapewnienia ich efektywności i bezpieczeństwa. Zgodnie z normami branżowymi, takich jak ISO 4414, przeprowadzanie systematycznych pomiarów ciśnienia oraz ich analiza stanowią podstawę diagnostyki i utrzymania ruchu. W związku z tym, zrozumienie funkcji zaworów, w tym 1V3, jest kluczowe dla prawidłowego zarządzania układami pneumatycznymi.
Wybór innej odpowiedzi, takiej jak 1V2, 1A1 czy 1V1, może wynikać z mylnego zrozumienia roli, jaką odgrywają te elementy w układzie pneumatycznym. Zawór 1V2, chociaż również istotny, pełni inną funkcję niż 1V3, a jego uszkodzenie nie wpłynie bezpośrednio na ciśnienie w punktach M1, M2 oraz M3. Ponadto, zawór 1A1 jest elementem wykonawczym, który nie jest odpowiedzialny za rozdział ciśnienia, a jego funkcjonowanie jest uzależnione od stanu ciśnienia dostarczanego przez inne elementy układu. Z kolei zawór 1V1, będąc pierwszym w linii, może tylko kontrolować przepływ powietrza, ale nie wpływa na rozdzielanie ciśnienia w dalszej części systemu. Typowe błędy myślowe, które prowadzą do wyboru tych odpowiedzi, obejmują brak zrozumienia hierarchii i interakcji między elementami układu pneumatycznego. Każdy element musi działać w harmonii z innymi, a ich prawidłowe funkcjonowanie jest kluczowe dla diagnozowania usterek. Dlatego warto przed przystąpieniem do analizy wyników pomiarów, zrozumieć dokładnie schemat i funkcje poszczególnych elementów, co prowadzi do bardziej precyzyjnej diagnostyki i efektywności w rozwiązywaniu problemów.
