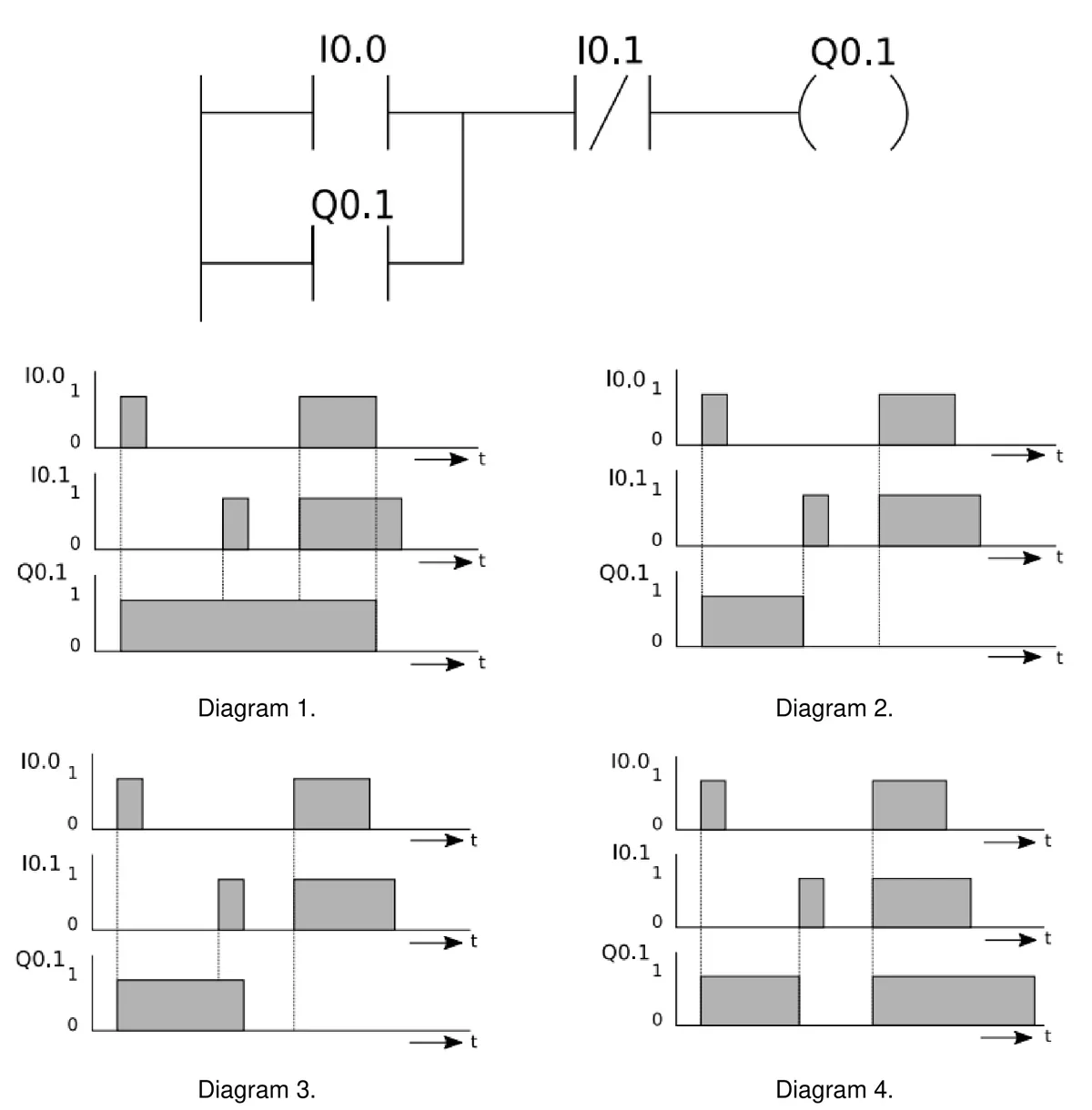

Który z diagramów czasowych jest zgodny z programem zapisanym w języku LD?
Diagram 3.
Diagram 1.
Diagram 4.
Diagram 2.
Pytanie z egzaminu CKE, czerwiec 2024 (arkusz EE.21-SG-24.06).
Diagram 2 jest prawidłowy, ponieważ spełnia warunki logiczne wyrażone w programie zapisanym w języku LD (Ladder Diagram). W tym diagramie wyjście Q0.1 jest aktywowane wyłącznie wtedy, gdy wejście I0.0 jest w stanie aktywnym (1), a jednocześnie wejście I0.1 pozostaje w stanie nieaktywnym (0). To podejście jest zgodne z zasadą, że w automatyce przemysłowej często wykorzystuje się stany logiczne do kontrolowania procesów. Przykładem może być sytuacja, w której chcemy, aby pompa była włączona tylko w przypadku, gdy czujnik poziomu wody (I0.0) wykazuje obecność wody, a czujnik ciśnienia (I0.1) nie wskazuje ciśnienia. Taki sposób myślenia odzwierciedla dobre praktyki projektowania systemów automatyki, gdzie przejrzystość i jednoznaczność sygnałów wejściowych i wyjściowych są kluczowe dla bezpieczeństwa i efektywności operacyjnej. Ponadto, stosowanie takich diagramów w projektach zgodnych z normą IEC 61131-3, która definiuje standardy programowania systemów sterowania, zapewnia zgodność z szeroką gamą urządzeń i systemów w przemyśle.
Wybór innego diagramu niż Diagram 2 wskazuje na nieporozumienie w zakresie zrozumienia logiki programowania w języku LD. Wiele diagramów na pierwszy rzut oka może wydawać się poprawnych, jednak to niepełne zrozumienie warunków aktywacji wyjść prowadzi do błędnych wniosków. Na przykład, jeżeli diagram aktywuje wyjście Q0.1 także wtedy, gdy I0.1 jest aktywne, to jest to sprzeczne z zasadami logiki, które powinny rządzić tym programem. Tego typu błędne interpretacje mogą wynikać z mylenia stanu aktywnego z pożądanym działaniem. W automatyce, bardzo istotne jest, aby zrozumieć, że każde wejście i wyjście musi być precyzyjnie zdefiniowane w kontekście działania systemu. W praktyce, błędy te mogą prowadzić do niepożądanych skutków, takich jak nieprawidłowe działanie maszyny, co może być niebezpieczne w środowisku przemysłowym. Ważne jest również, aby stosować dobre praktyki w tworzeniu diagramów, takie jak unikanie niezdefiniowanych stanów, co jest kluczowe dla zapewnienia wiarygodności i bezpieczeństwa systemu. Warto zatem przywiązywać wagę do szczegółowego sprawdzenia warunków, które muszą zostać spełnione, aby wyjście mogło być aktywowane, co jest fundamentalnym założeniem w projektowaniu systemów automatyki.
