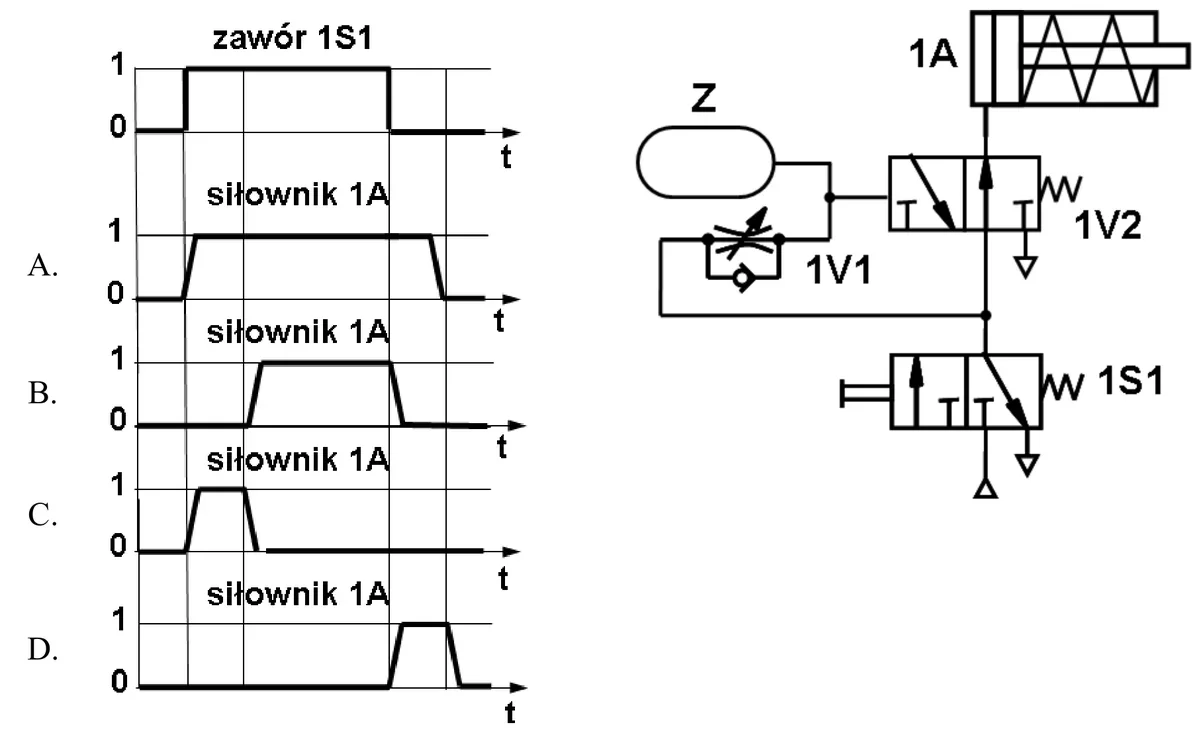

Na podstawie przedstawionego schematu wskaż, który z przedstawionych diagramów odpowiada pracy siłownika 1A przy zadanym przesterowaniu zaworu sterującego 1S1.
C.
A.
D.
B.
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.19-X-18.01).
Odpowiedź C jest poprawna, ponieważ dokładnie odzwierciedla działanie siłownika 1A w odpowiedzi na przesterowanie zaworu sterującego 1S1. Analizując schemat hydrauliczny, widzimy, że zawór ten kontroluje przepływ cieczy do siłownika, co bezpośrednio wpływa na jego ruch. Po przesterowaniu zaworu, siłownik wychyla się z pozycji wyjściowej (0) do pozycji aktywnej (1), co jest kluczowe w wielu zastosowaniach hydraulicznych, takich jak podnoszenie lub przesuwanie ciężkich obiektów. Po deaktywacji zaworu, siłownik wraca do pozycji wyjściowej, co potwierdza, że system działa zgodnie z oczekiwaniami. Zrozumienie działania zaworów i siłowników jest fundamentalne w inżynierii hydraulicznej i pneumatycznej, gdzie precyzyjne kontrolowanie ruchu jest kluczowe dla efektywności procesów produkcyjnych oraz bezpieczeństwa operacji. Dobrze jest również zwrócić uwagę na standardy takie jak ISO 1219, które regulują symbole i oznaczenia w schematach hydraulicznych, co ułatwia ich interpretację w praktyce.
Wybór innej odpowiedzi niż C zazwyczaj wynika z niepełnego zrozumienia działania zaworów oraz ich wpływu na ruch siłowników. Przykładowo, odpowiedzi A, B i D mogą sugerować, że siłownik działa w sposób ciągły bez przerwy powrotnej do pozycji 0, co jest niezgodne z zasadami działania siłowników w systemach hydraulicznych. Ruch siłownika po aktywacji zaworu powinien być zawsze ukierunkowany, a jego powrót do pozycji wyjściowej jest kluczowy w celu uniknięcia uszkodzeń oraz zapewnienia bezpieczeństwa operacyjnego. Częstym błędem jest także nieuwzględnienie faktu, że zawór sterujący nie tylko inicjuje ruch, ale również go zatrzymuje, co jest fundamentalne w zrozumieniu cyklu pracy siłowników. W systemach hydraulicznych kluczowe jest również uwzględnienie strat ciśnienia oraz dynamiki przepływu, co może wpływać na efektywność działania całego układu. Dlatego ważne jest, aby dokładnie analizować schematy i rozumieć interakcje poszczególnych elementów, co w konsekwencji prowadzi do lepszego zarządzania procesami i minimalizacji błędów operacyjnych.
