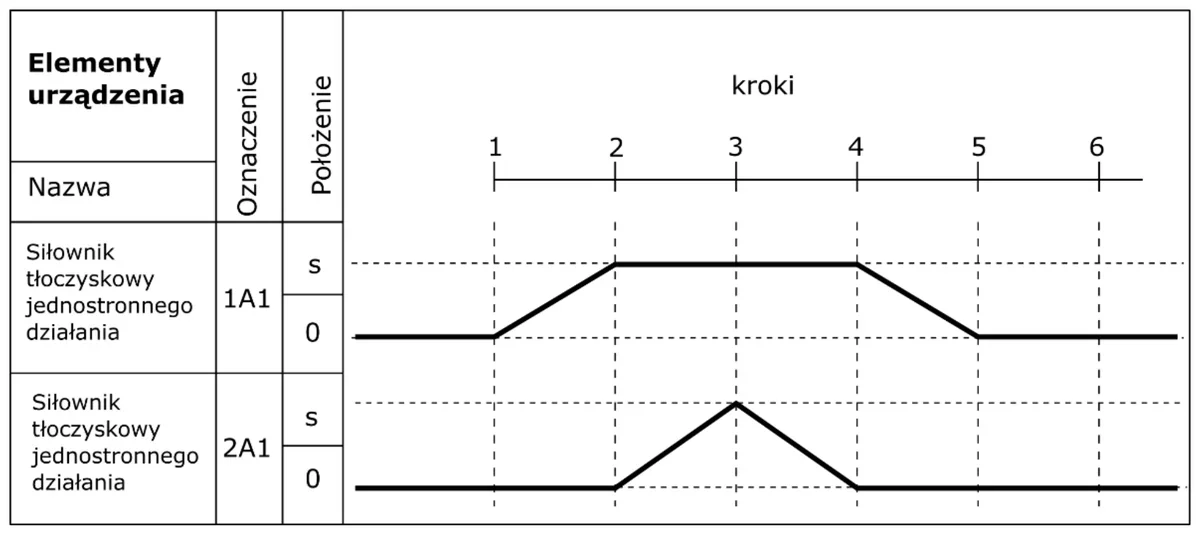

Na rysunku przedstawiono diagram stanów dla dwóch siłowników tłoczyskowych 1A oraz 1B. Który opis odpowiada działaniu siłowników?
A. Wysunięcie 2A1, wsunięcie 2A1, wysunięcie 1A1, wsunięcie 1A1.
B. Wysunięcie 1A1, wysunięcie 2A1, wsunięcie 2A1, wsunięcie 1A1.
C. Wysunięcie 1A1, wsunięcie 1A1, wysunięcie 2A1, wsunięcie 2A1.
D. Wysunięcie 2A1, wysunięcie 1A1, wsunięcie 2A1, wsunięcie 1A1.
Pytanie z egzaminu CKE, styczeń 2021 (arkusz E.19-SG-21.01).
Poprawna odpowiedź wskazuje na sekwencję działania siłowników 1A i 2A, która jest zgodna z przedstawionym diagramem stanów. W pierwszym kroku siłownik 1A1 jest wysunięty, co oznacza, że wykonuje swoje zadanie, na przykład podnoszenie elementu roboczego w systemie automatyki. W drugim kroku siłownik 2A1 również się wysuwa, co może wskazywać na synchronizację działania obu siłowników w złożonej operacji. W trzecim kroku siłownik 2A1 wraca do stanu wsunięcia, co sugeruje, że może być to etap końca cyklu pracy danego układu. W ostatnim kroku siłownik 1A1 również jest wsunięty, co kończy cykl operacji. Takie sekwencje są istotne w projektowaniu systemów automatyki, gdzie precyzyjne zarządzanie stanami siłowników jest kluczowe dla efektywności i bezpieczeństwa działania maszyn. Dobre praktyki w inżynierii automatyki podkreślają znaczenie analizy diagramów stanów w planowaniu i optymalizacji procesów produkcyjnych.
Wybór nieprawidłowej sekwencji wskazuje na problemy z interpretacją diagramu stanów, co może prowadzić do nieefektywności w projektowaniu systemów automatyki. Przykłady nieprawidłowych odpowiedzi mogą sugerować, że siłowniki działają w sposób, który nie odzwierciedla ich rzeczywistej pracy. Wiele osób może mylnie przyjąć, że siłownik powinien być zawsze w stanie wsunięcia po wysunięciu, co jest błędem w rozumieniu cyklu roboczego. W rzeczywistości, wiele systemów wymaga, aby siłowniki działały sekwencyjnie, co oznacza, że jeden z nich może pozostać w stanie wysunięcia, podczas gdy inny wraca do pozycji wsuniętej. Ignorowanie tego aspektu prowadzi do nieprawidłowego działania systemu, co może skutkować uszkodzeniami mechanicznymi lub wydajnościowymi. Ponadto, nieprawidłowe odpowiedzi mogą wynikać z błędnej interpretacji symboli na diagramie, co podkreśla znaczenie dokładnej analizy wizualnych narzędzi inżynieryjnych. Uczestnicy powinni być świadomi standardów dotyczących przedstawiania diagramów stanów, aby móc skutecznie korzystać z tych narzędzi w projektowaniu oraz optymalizacji. Przyswojenie tych zasad jest kluczowe dla inżynierów automatyki, aby unikać podobnych błędów w przyszłych projektach.
