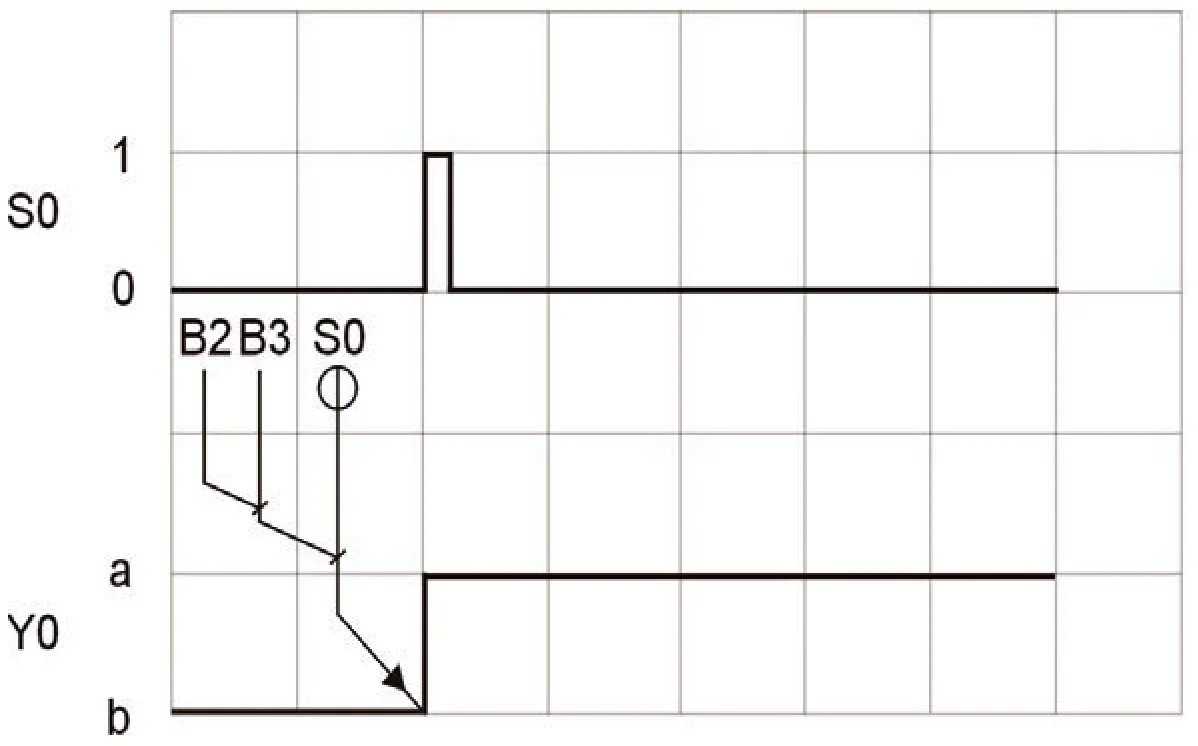

Z diagramu przedstawionego na rysunku wynika, że przesterowanie zaworu rozdzielającego Y0 z pozycji b na pozycję a następuje po spełnieniu funkcji logicznej
A. B2∩B3∪S0
B. B2∪B3∪S0
C. B2∪B3∩S0
D. B2∩B3∩S0
Pytanie z egzaminu CKE, wrzesień 2015 (arkusz E.18-X-15.08).
Poprawna odpowiedź to B2∩B3∩S0, ponieważ przesterowanie zaworu rozdzielającego Y0 z pozycji b na pozycję a zachodzi jednocześnie, gdy warunki B2 i B3 są spełnione. W kontekście automatyki przemysłowej, przesterowanie takich zaworów jest kluczowe dla prawidłowego działania systemów sterujących. Zastosowanie funkcji logicznych w procesach automatyzacji pozwala na precyzyjne sterowanie i monitorowanie działań maszyn. W praktyce, w systemach PLC, takie kombinacje są często używane do zarządzania operacjami, co zgodne jest z normami IEC 61131, które definiują programowanie systemów sterowania. To zrozumienie logiki B2 i B3 w połączeniu z S0 jest kluczowe dla efektywnego projektowania systemów i unikania błędów w operacjach. Warto również zauważyć, że analiza funkcji logicznych pomaga w identyfikacji potencjalnych awarii i ich eliminacji na wcześniejszym etapie, co jest zgodne z zasadami proaktywnego zarządzania ryzykiem w inżynierii.
Analizując odpowiedzi, które nie są poprawne, można zauważyć, że wiele z nich opiera się na błędnych założeniach dotyczących funkcji logicznych i ich zastosowania w kontekście przesterowania zaworu. Odpowiedzi takie jak B2∪B3∩S0 czy B2∪B3∪S0 sugerują, że przesterowanie może nastąpić, gdy którykolwiek z warunków B2 lub B3 jest spełniony, co jest mylną interpretacją. Zrozumienie logiki operacji logicznych jest kluczowe w automatyce; operacje takie jak sumowanie lub iloczyn logiczny mają swoje precyzyjne znaczenie. W odpowiedziach, które łączą operacje unii z iloczynem, pojawia się zamieszanie co do tego, jakie warunki są rzeczywiście wymagane do przesterowania. W praktyce, błędna interpretacja takich połączeń prowadzi do nieefektywnego projektowania systemów, które mogą nie działać w sposób zamierzony. Tego rodzaju błędy często wynikają z niepełnego zrozumienia interakcji pomiędzy różnymi warunkami logicznymi, co jest kluczowe dla skutecznego programowania w systemach PLC. Ważne jest, aby w procesie nauki zwracać uwagę na szczegóły, ponieważ mogą one zaważyć na funkcjonowaniu całego systemu oraz bezpieczeństwa operacji.
