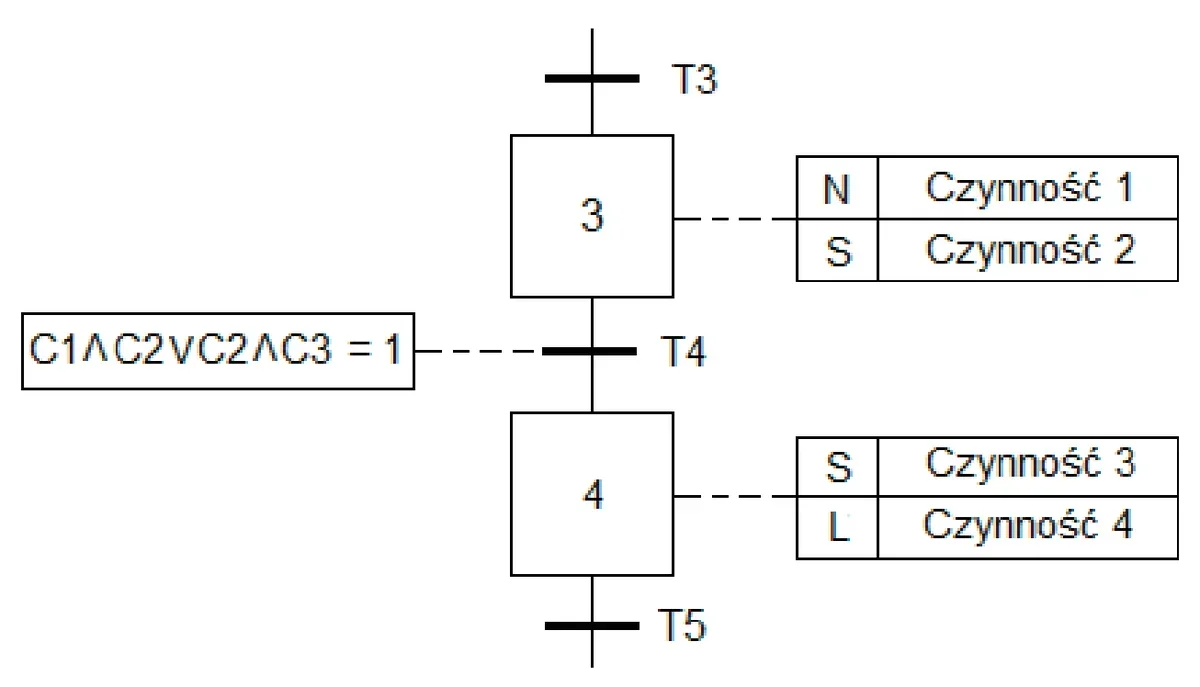

Dla którego stanu logicznego czujników C1, C2, C3 spełniony jest warunek przejścia z kroku 3 do kroku 4?
A. C1 = 1, C2 = 0, C3 = 0
B. C1 = 1, C2 = 0, C3 = 1
C. C1 = 0, C2 = 1, C3 = 0
D. C1 = 0, C2 = 1, C3 = 1
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz E.19-X-16.05).
Poprawna odpowiedź to C1 = 0, C2 = 1, C3 = 1, ponieważ spełnia ona warunek przejścia z kroku 3 do kroku 4. Analizując warunek przejścia, widzimy, że wymaga on, aby czujniki C1, C2 i C3 były w odpowiednich stanach logicznych. W tym przypadku, C2 musi być w stanie wysokim (1), co jest kluczowe do aktywacji przejścia. W praktyce, takie logiki są szeroko stosowane w automatyzacji procesów i systemach sterowania, gdzie czujniki monitorują różne parametry. Na przykład, w systemach alarmowych czujniki ruchu muszą współdziałać z czujnikami dymu, aby zapewnić bezpieczeństwo. Warto zauważyć, że w standardach przemysłowych stosuje się różne metody programowania logiki, takie jak PLC (Programmable Logic Controller), które bazują na podobnych zasadach logicznych. W praktyce, wiedza o logice boole'a oraz umiejętność analizy stanów czujników jest niezbędna dla inżynierów zajmujących się automatyką i robotyką, co potwierdza znaczenie tego zagadnienia w branży.
Wybór odpowiedzi, w której czujniki są ustawione w kombinacjach takich jak C1 = 1, C2 = 0, C3 = 0, C1 = 0, C2 = 1, C3 = 0 czy C1 = 1, C2 = 0, C3 = 1, odzwierciedla nieporozumienie dotyczące zasad logiki decyzyjnej. W każdym z tych przypadków przynajmniej jeden czujnik nie spełnia wymogu aktywacji przejścia, co prowadzi do wniosku, że nie można zrealizować przejścia z kroku 3 do kroku 4. Kiedy mówimy o logice AND, jak w tym przypadku, oznacza to, że wszystkie warunki muszą być spełnione jednocześnie. Często zdarza się, że odniesienia do logiki boole'a są źle interpretowane, co skutkuje błędnymi wyborami. Ważne jest, aby zrozumieć, iż w logice cyfrowej wynik operacji AND jest 1 tylko wtedy, gdy każdy z operandów również daje 1. Dlatego każda niepoprawna konfiguracja, w której przynajmniej jeden czujnik jest w stanie niskim (0), uniemożliwia spełnienie wymogu aktywacji. Zrozumienie tych zasad jest kluczowe nie tylko dla rozwiązywania testów, ale także dla praktycznego zastosowania w projektowaniu systemów automatyki, gdzie precyzyjne zrozumienie logiki czujników jest niezbędne do zapewnienia efektywności i bezpieczeństwa systemów. Typowym błędem jest ignorowanie zależności między czujnikami i zakładanie, że jeden czujnik może aktywować przejście, co w rzeczywistości nie ma miejsca.
