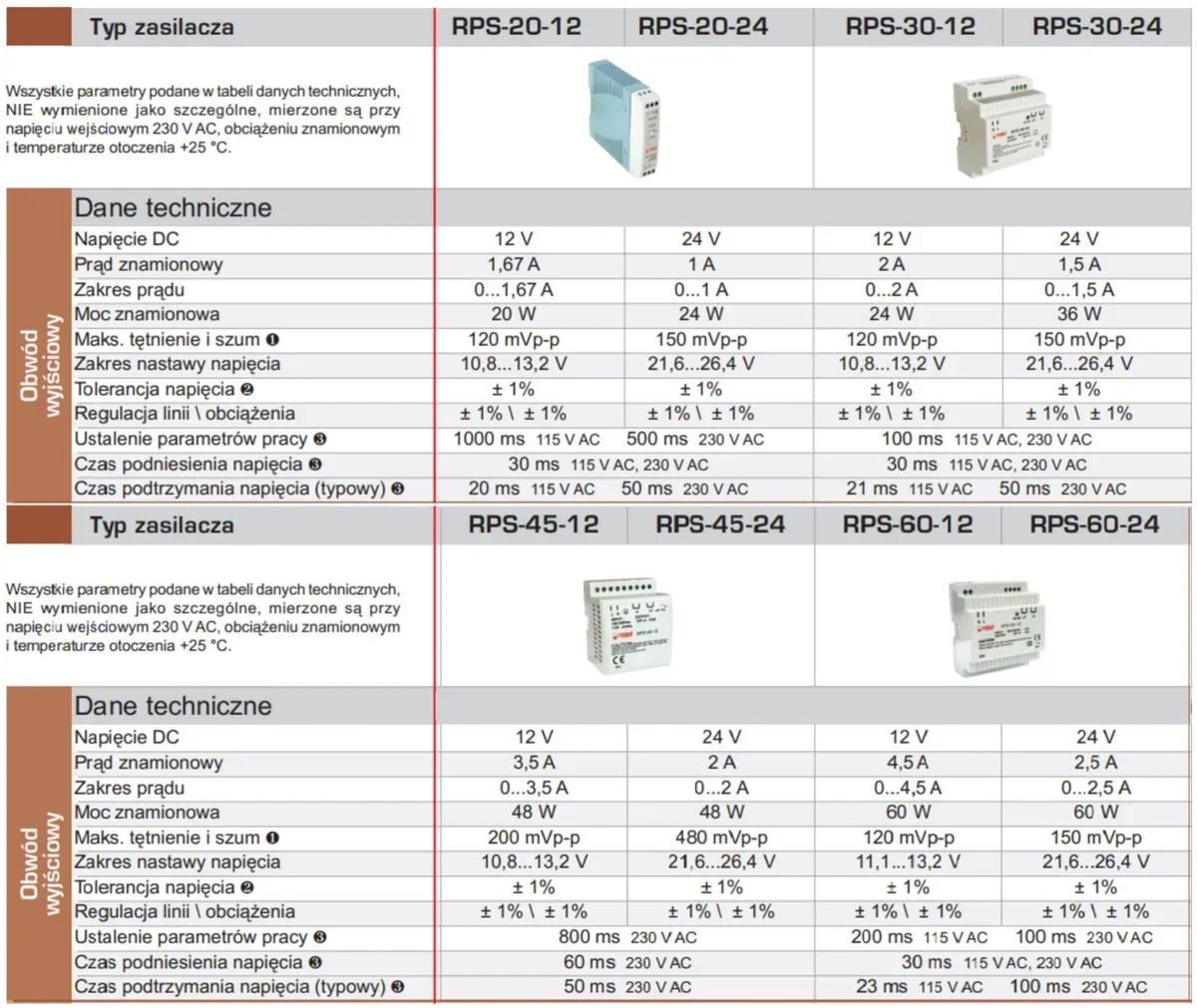

Zasilacz impulsowy zasilający urządzenie mechatroniczne o mocy 30 W i napięciu znamionowym 12 V DC uległ uszkodzeniu. Na podstawie zamieszczonych fragmentów kart katalogowych zasilaczy impulsowych dobierz odpowiedni zasilacz dla urządzenia, w którym ustalenie parametrów pracy przy pełnym obciążeniu nie przekracza 200 ms.
A. RPS-30-12
B. RPS-60-12
C. RPS-45-12
D. RPS-20-12
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz E.18-X-19.06).
Zasilacz RPS-60-12 jest idealnym wyborem dla urządzenia mechatronicznego o mocy 30 W i napięciu wyjściowym 12 V DC. Kluczowym aspektem jest jego zdolność do dostarczenia prądu wyjściowego, który w tym przypadku powinien wynosić co najmniej 2,5 A. Zasilacz RPS-60-12 spełnia ten wymóg, oferując prąd do 5 A, co zapewnia odpowiedni zapas mocy i stabilność pracy urządzenia. Zastosowanie zasilacza o większej wydajności prądowej jest zgodne z najlepszymi praktykami w obszarze elektrotechniki, ponieważ minimalizuje ryzyko przeciążenia, a tym samym przedłuża żywotność sprzętu. Dodatkowo, zasilacz ten charakteryzuje się czasem ustalenia parametrów pracy w granicach 200 ms, co jest kluczowe dla aplikacji wymagających szybkiej reakcji. Wybierając odpowiedni zasilacz, warto zwrócić uwagę na certyfikaty i standardy, takie jak EN61000, które zapewniają zgodność z normami elektromagnetycznymi. RPS-60-12 jest także wykonany z wysokiej jakości komponentów, co gwarantuje jego niezawodność i efektywność energetyczną, co jest niezbędne w zastosowaniach przemysłowych.
Wybór zasilacza impulsowego powinien być oparty na kilku kluczowych parametrach, które są często ignorowane w analizach. Na przykład, zasilacz RPS-45-12, mimo że posiada odpowiednie napięcie wyjściowe, może nie dostarczyć wystarczającego prądu, ponieważ jego maksymalna moc wynosi 45 W, co teoretycznie powinno wystarczyć, jednak przy pełnym obciążeniu zasilacza o mocy 30 W warto mieć na uwadze jego rzeczywistą zdolność do pracy w warunkach długotrwałego obciążenia. Zasilacz RPS-20-12 jest zdecydowanie niewłaściwym wyborem, ponieważ jego maksymalna moc wynosi zaledwie 20 W, co jest znacznie poniżej wymagań aplikacji. Użycie takiego urządzenia może prowadzić do jego przegrzania i uszkodzenia. Zasilacz RPS-30-12, z kolei, oferując moc bliską wymaganym 30 W, również nie zapewnia wystarczającego zapasu, co może być krytyczne w przypadku nagłych zmian obciążenia. Kluczowym błędem w podejściu do doboru odpowiedniego zasilacza jest pomijanie analizy parametrów obciążeniowych oraz czasu ustalenia, co może prowadzić do niewłaściwego doboru komponentów w układach elektronicznych. W praktyce, niezależnie od napięcia, zasilacz musi być w stanie sprostać wymaganiom nie tylko przy nominalnym obciążeniu, ale także w momentach szczytowych, co często jest pomijane przez użytkowników. Dlatego kluczowe jest dokładne zrozumienie specyfikacji technicznych oraz ich praktycznych zastosowań w rzeczywistych warunkach pracy.
