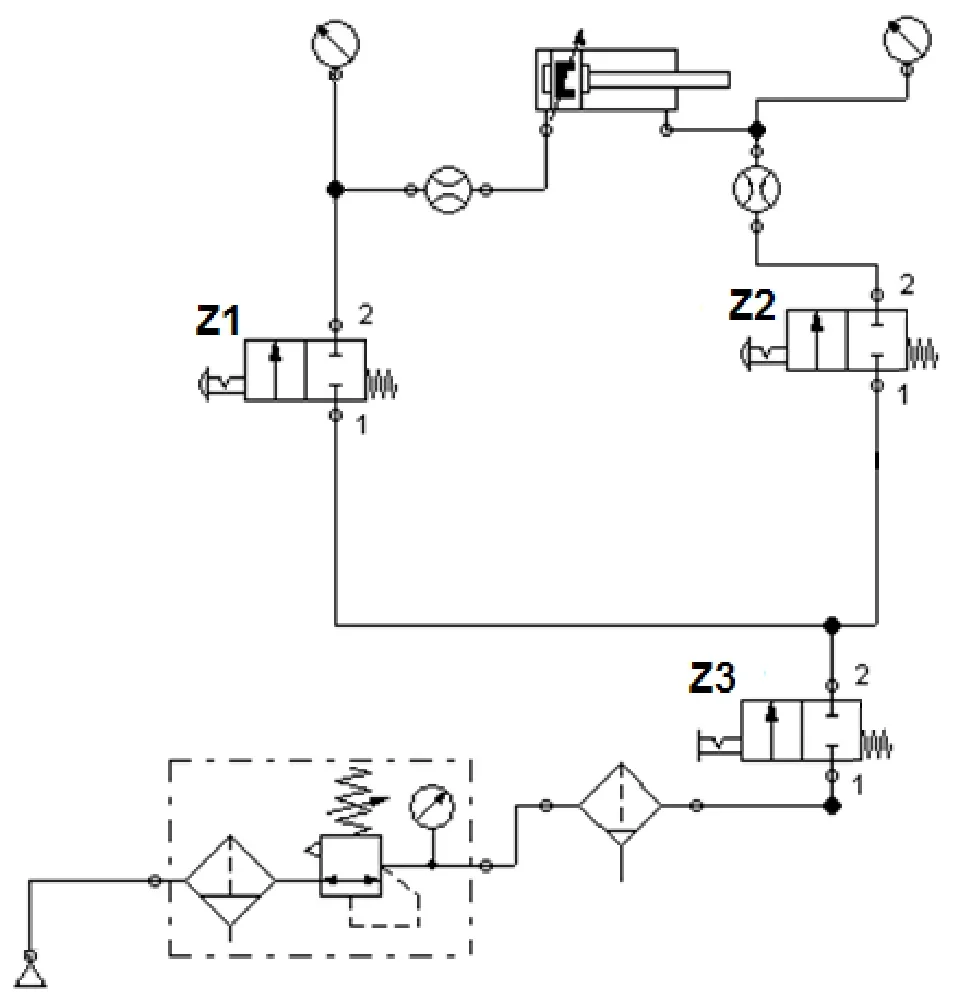

Który element układu pneumatycznego jest badany pod względem nieszczelności?
A. Siłownik pneumatyczny.
B. Zawór Z1.
C. Zawór Z2.
D. Zawór Z3.
Pytanie z egzaminu CKE, czerwiec 2017 (arkusz E.18-X-17.06).
Siłownik pneumatyczny jest kluczowym elementem w układzie pneumatycznym, którego główną funkcją jest przekształcanie energii sprężonego powietrza w ruch mechaniczny. Badanie nieszczelności siłowników jest istotne dla zapewnienia ich efektywności operacyjnej. Nieszczelności mogą prowadzić do spadku ciśnienia w układzie, co z kolei wpływa na wydajność i precyzję działania. W praktyce, regularne testowanie siłowników pod kątem nieszczelności jest zgodne z normami branżowymi, takimi jak ISO 6431, które definiują metody pomiaru i oceny wydajności siłowników pneumatycznych. Rekomendowane jest stosowanie takich technik, jak pomiar ciśnienia oraz wykorzystanie gazów wskaźnikowych, które pozwalają na szybką detekcję nieszczelności. Właściwe inspekcje i konserwacja siłowników pneumatycznych nie tylko wydłużają ich żywotność, ale także przyczyniają się do zwiększenia bezpieczeństwa całego systemu pneumatycznego.
Pytanie o nieszczelność w układzie pneumatycznym często prowadzi do nieporozumień, szczególnie przy wyborze elementów takich jak zawory. Zawory, takie jak Z1, Z2, czy Z3, mają za zadanie kontrolowanie przepływu medium w układzie, co oznacza, że ich główną funkcją jest zarządzanie ciśnieniem i kierunkiem przepływu, a nie przekształcanie energii. Dlatego też, badanie nieszczelności zaworów nie jest kluczowe w kontekście ich działania, ponieważ nieszczelności w zaworach można z reguły zredukować poprzez odpowiednie ustawienie i konserwację. Zawory są projektowane z myślą o minimalizacji ryzyka nieszczelności poprzez zastosowanie wysokiej jakości uszczelek oraz materiałów odpornych na degradację. Warto zaznaczyć, że nieszczelność zaworów nie prowadzi do bezpośrednich strat energii, jak ma to miejsce w przypadku siłowników. Ostatecznie, wybór siłownika pneumatycznego jako obiektu badań nieszczelności jest zgodny z najlepszymi praktykami inżynieryjnymi, które podkreślają, że to właśnie te elementy decydują o efektywności całego układu.
