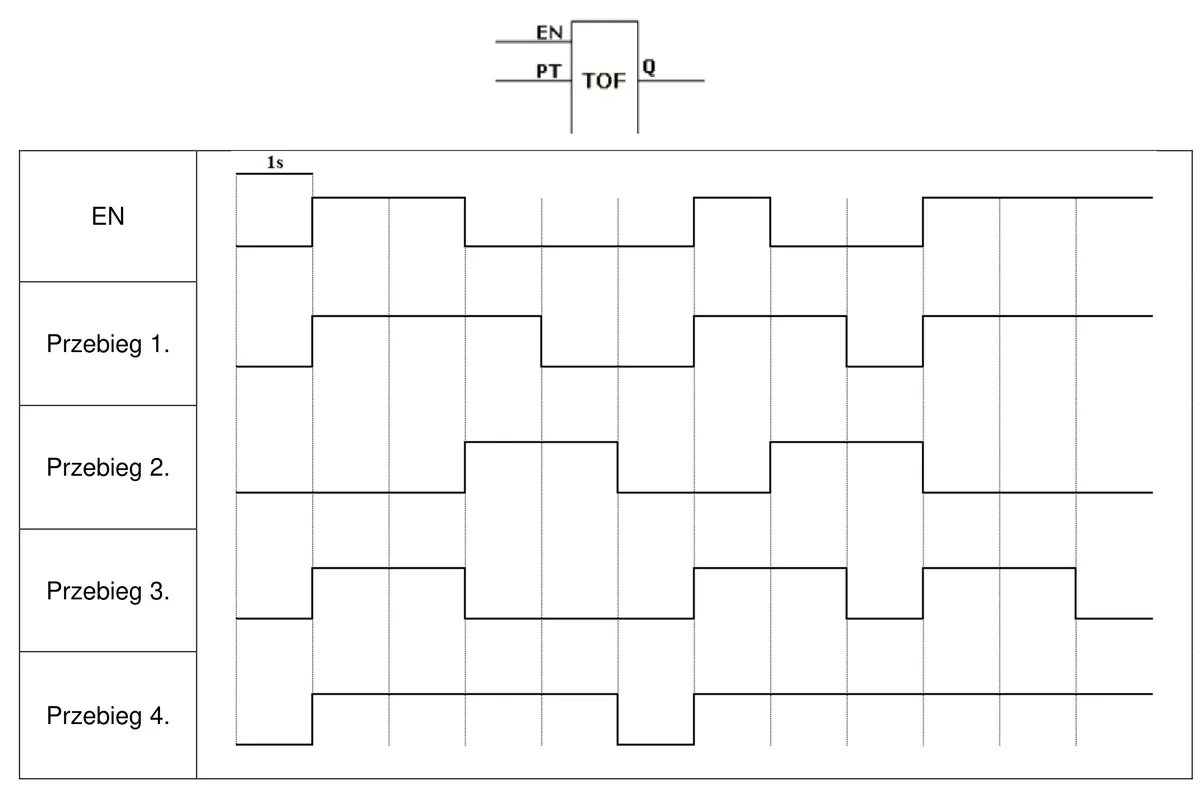

Jeżeli w programie sterowniczym użyty zostanie element oprogramowania przedstawiony na rysunku z nastawą PT = 2 s, to przy podanym przebiegu sygnału na wejściu EN stan wyjścia Q będzie zgodny z
przebiegiem 4.
przebiegiem 1.
przebiegiem 3.
przebiegiem 2.
Pytanie z egzaminu CKE, styczeń 2022 (arkusz E.19-SG-22.01).
Odpowiedź wskazująca na przebieg 4 jest prawidłowa z uwagi na sposób działania timera TOF (Timer OFF Delay). Po wyłączeniu sygnału na wejściu EN, timer zachowuje stan wyjścia Q włączony przez ustawiony czas opóźnienia, co w tym przypadku wynosi 2 sekundy. Takie zachowanie jest kluczowe w aplikacjach, gdzie wymagana jest kontrola czasowa po zmniejszeniu sygnału sterującego, na przykład w systemach automatyki przemysłowej, gdzie określony czas działania urządzenia po wyłączeniu sygnału może być niezbędny dla bezpieczeństwa lub efektywności operacyjnej. Przykładem zastosowania może być sytuacja, w której maszyna musi zakończyć proces, zanim zostanie całkowicie wyłączona, co minimalizuje ryzyko uszkodzeń lub błędów. W związku z tym opóźnienie wyłączenia wyjścia Q o 2 sekundy po zaniku sygnału EN jest zgodne z zasadami projektowania systemów automatyki oraz praktykami zapewniającymi spójne działanie systemów sterujących.
W przypadku nieprawidłowych odpowiedzi można zauważyć kilka typowych błędów w rozumieniu działania timera TOF. Przebieg 1 i przebieg 2 mogą sugerować, że wyjście Q natychmiastowo wyłącza się po zaniku sygnału EN, co jest niezgodne z definicją timera TOF, który powinien wprowadzać opóźnienie. Takie podejście może wynikać z niepełnego zrozumienia, jak ważne jest zastosowanie opóźnienia w kontekście automatyki. Przebieg 3 z kolei może sugerować, że czas opóźnienia jest znacznie krótszy lub że Q zmienia się w sposób, który nie odzwierciedla rzeczywistego działania timera. W rzeczywistości, w zastosowaniach przemysłowych, natychmiastowe wyłączenie wyjścia Q po zaniku sygnału sterującego może prowadzić do zakłóceń w procesach, w których wymagane są dodatkowe sekundy na zakończenie operacji. Dla poprawnej synchronizacji systemów, istotne jest właściwe ustawienie parametrów czasowych, a zrozumienie działania timerów jest kluczowe. Takie błędy myślowe wskazują na potrzebę dogłębnego przeszkolenia w zakresie zasad automatyki oraz praktycznych zastosowań technologii, co jest niezbędne dla skutecznego projektowania i implementacji systemów sterujących.
