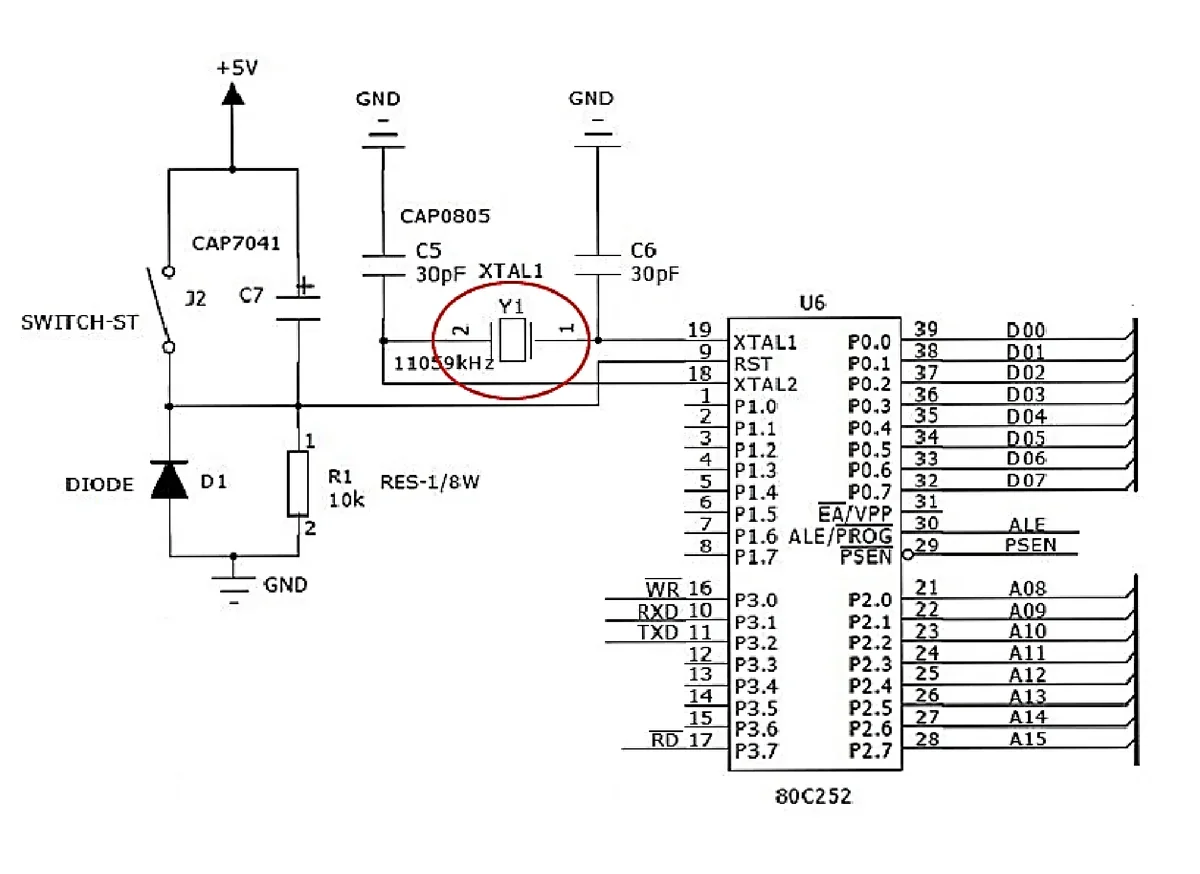

Który element na schemacie elektrycznym został oznaczony jako Y1?
A. Sygnalizator akustyczny.
B. Kondensator.
C. Rezonator kwarcowy.
D. Potencjometr.
Pytanie z egzaminu CKE, czerwiec 2023 (arkusz EE.21-SG-23.06).
Element oznaczony jako Y1 na schemacie elektrycznym to rezonator kwarcowy, co jest zgodne z typowymi oznaczeniami w dokumentacji technicznej. Rezonatory kwarcowe są kluczowymi elementami w układach elektronicznych, ponieważ zapewniają stabilne i precyzyjne sygnały taktujące dla mikrokontrolerów, co jest niezbędne do prawidłowego działania systemów cyfrowych. W tym przypadku, połączenie z pinami XTAL1 i XTAL2 wskazuje na ich funkcje jako wejścia dla rezonatora, co potwierdza jego rolę w synchronizacji z zegarem mikrokontrolera. Oznaczenie częstotliwości 11.0592 kHz również jest typowe, gdyż jest to jedna z standardowych wartości używanych w aplikacjach, gdzie wymagana jest wysoka precyzja w generowaniu sygnałów. Przykładowo, w systemach komunikacyjnych i mikroprocesorowych, stabilność częstotliwości zapewniana przez rezonatory kwarcowe jest kluczowa dla minimalizacji błędów transmisji oraz synchronizacji danych. Dobre praktyki inżynieryjne sugerują stosowanie rezonatorów kwarcowych o wysokiej jakości, aby minimalizować wpływ temperatury i drgań na stabilność częstotliwości.
Wybór innej odpowiedzi może prowadzić do nieporozumień dotyczących funkcji różnych elementów elektronicznych. Na przykład, potencjometr, który jest regulowanym rezystorem, służy do zmiany poziomu napięcia w obwodzie, ale nie pełni funkcji związanej z generowaniem sygnałów taktujących. Mimo, że potencjometry są powszechnie stosowane w obwodach audio czy w układach regulacji jasności, ich zasada działania jest zupełnie inna niż rezonatorów kwarcowych. Sygnalizator akustyczny jest elementem wykorzystywanym do generowania dźwięku w odpowiedzi na sygnały elektryczne, co również nie ma związku z generowaniem stabilnych sygnałów taktujących dla mikrokontrolerów. Również kondensator, choć ma kluczowe znaczenie w układach filtrujących i stabilizujących napięcie, nie jest w stanie zapewnić precyzyjnego i stabilnego sygnału taktującego, jak ma to miejsce w przypadku rezonatora kwarcowego. Ważne jest zrozumienie, że każdy z tych elementów ma swoje unikalne zastosowania i funkcje w obwodach elektronicznych. Typowe błędy myślowe, takie jak mylenie funkcji elementów czy nieuważne czytanie oznaczeń na schematach, mogą prowadzić do błędnych wniosków i nieprawidłowej interpretacji schematów elektrycznych, co w konsekwencji może wpływać na działanie całego systemu. Zrozumienie różnicy między tymi elementami jest kluczowe w projektowaniu i analizie układów elektronicznych.
