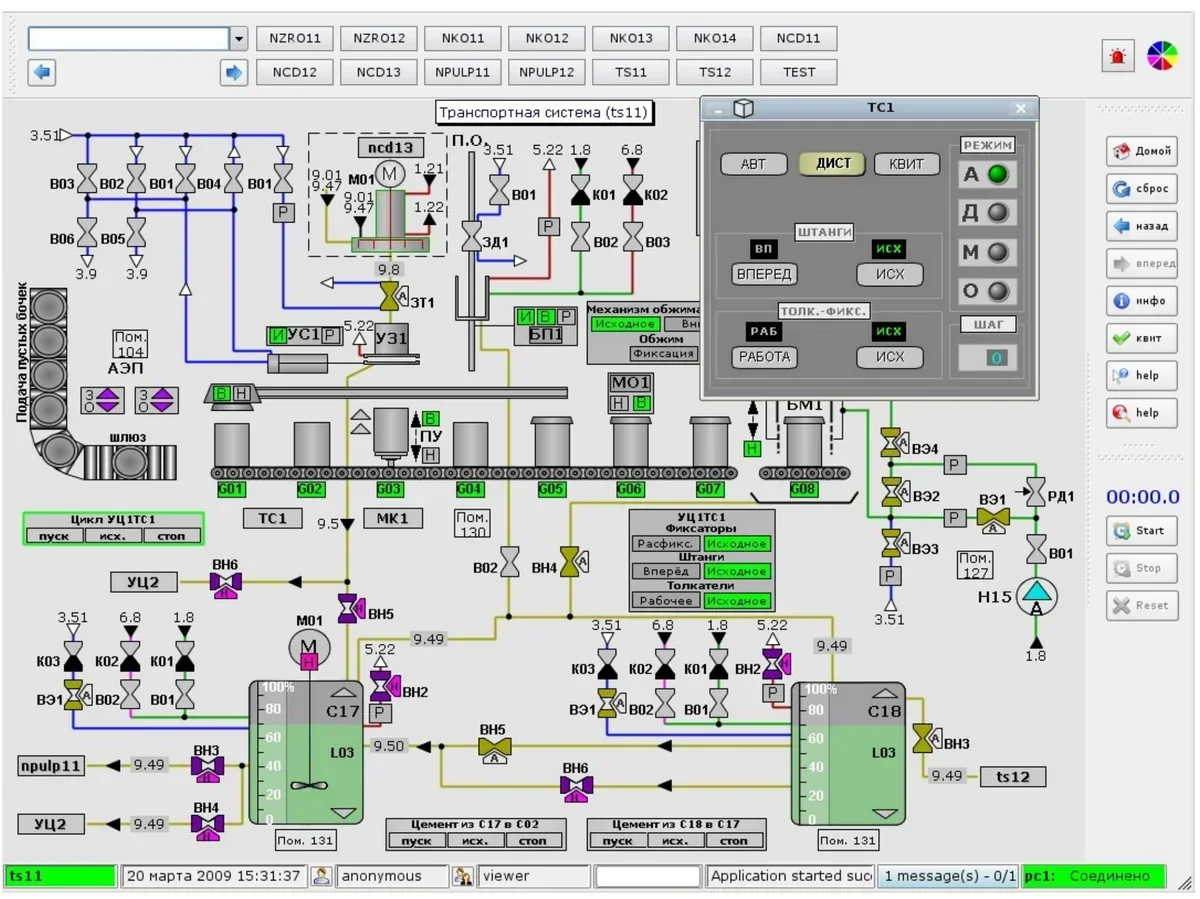

Na rysunku przedstawiono fragment ekranu oprogramowania typu
A. SCARA
B. SCADA/HMI
C. CAE
D. CAD/CAM
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz E.18-X-19.06).
Odpowiedź SCADA/HMI jest poprawna, ponieważ systemy te są kluczowe w monitorowaniu i zarządzaniu procesami przemysłowymi. SCADA (Supervisory Control and Data Acquisition) oraz HMI (Human-Machine Interface) to technologie, które umożliwiają operatorom wizualizację procesów oraz interakcję z urządzeniami w czasie rzeczywistym. Interfejsy te wykorzystują różnorodne elementy graficzne, takie jak schematy rurociągów, wskazania czujników oraz przyciski do sterowania, co pozwala na efektywne nadzorowanie i kontrolowanie systemów przemysłowych. Przykłady zastosowania SCADA/HMI obejmują zarządzanie infrastrukturą wodociągową, sieciami energetycznymi, a także procesami produkcyjnymi, co jest zgodne z najlepszymi praktykami branżowymi w zakresie automatyzacji i monitorowania. Użycie tych systemów przyczynia się do zwiększenia efektywności operacyjnej, zminimalizowania ryzyka błędów ludzkich oraz umożliwia szybszą reakcję na nieprawidłowości w procesach technologicznych, co jest niezbędne w nowoczesnym przemyśle.
Wybór jednej z pozostałych opcji może wynikać z pomylenia celu i funkcji różnych typów oprogramowania używanego w przemyśle. SCARA to typ robota przemysłowego, który jest stosowany w zadaniach takich jak montaż, pakowanie i paletyzacja. Użycie SCARA w kontekście monitorowania procesów przemysłowych jest nietypowe, ponieważ ten rodzaj technologii nie jest zaprojektowany do zbierania danych czy wizualizacji. Z kolei CAD/CAM (Computer-Aided Design/Computer-Aided Manufacturing) to zestaw narzędzi stosowanych w projektowaniu i wytwarzaniu, co nie ma bezpośredniego związku z monitorowaniem procesów w czasie rzeczywistym. Systemy CAD/CAM koncentrują się na tworzeniu modeli i przygotowywaniu technologii produkcji, a nie na ich nadzorze. Oprogramowanie CAE (Computer-Aided Engineering) jest z kolei używane do analiz inżynieryjnych, takich jak symulacje i modelowanie, co także nie pasuje do kontekstu monitorowania procesów. Wybór tych opcji może wynikać z nieporozumienia dotyczącego specyfiki i funkcji poszczególnych programów, dlatego tak ważne jest zrozumienie roli SCADA/HMI w automatyzacji i zarządzaniu procesami przemysłowymi, a także umiejętność rozróżniania zastosowania tych technologii w odpowiednich kontekstach. Znajomość tych różnic jest kluczowa dla efektywnego wprowadzenia nowoczesnych rozwiązań w zakładach przemysłowych.
