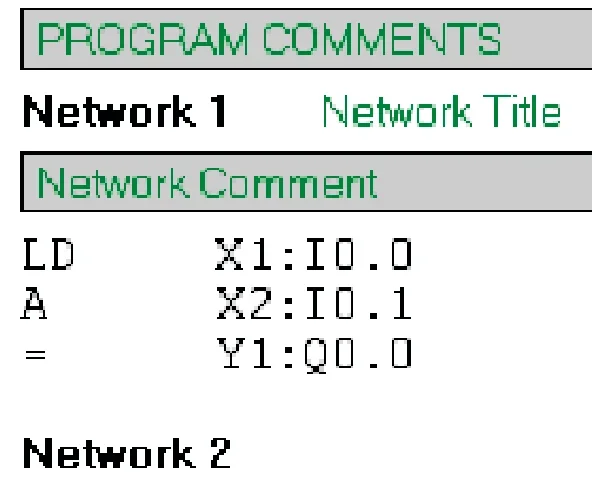

Fragment programu realizuje funkcję bramki
A. AND
B. OR
C. NAND
D. NOR
Pytanie z egzaminu CKE, wrzesień 2015 (arkusz E.18-X-15.08).
Odpowiedź "AND" jest prawidłowa, ponieważ w kontekście przedstawionego fragmentu programu, do aktywacji wyjścia Y1: Q0.0 wymagane jest jednoczesne spełnienie warunków na dwóch wejściach: X1: I0.0 i X2: I0.1. W programowaniu sterowników PLC, bramka AND działa na zasadzie, że tylko wtedy, gdy oba wejścia są w stanie wysokim (logiczne "1"), wyjście również przyjmuje stan wysoki. Taki mechanizm jest fundamentalny w automatyce i znajduje zastosowanie w wielu systemach, gdzie konieczne jest spełnienie określonych warunków przed uruchomieniem dalszych procesów. Przykładem może być system sterowania oświetleniem, gdzie światło jest aktywowane tylko w przypadku, gdy czujnik ruchu i czujnik zmierzchu wykazują sprzyjające warunki. Stosowanie bramek logicznych, takich jak AND, jest zgodne z najlepszymi praktykami inżynieryjnymi, co podkreśla znaczenie logiki w programowaniu PLC. Zrozumienie i umiejętność implementacji bramek logicznych jest kluczowe dla efektywnego projektowania systemów automatyzacji.
Wybór innej bramki logicznej, takiej jak NOR, NAND czy OR, wskazuje na pewne nieporozumienia dotyczące funkcji bramek logicznych w systemach automatyki. Bramka NOR, na przykład, działa jako negacja bramki OR, co oznacza, że wyjście jest aktywne (stan wysoki) tylko wtedy, gdy oba wejścia są niskie. To podejście nie odpowiada sytuacji przedstawionej w pytaniu, ponieważ wymagałoby to, aby oba wejścia były w stanie niskim do aktywacji wyjścia Y1. Podobnie, bramka NAND, która jest negacją bramki AND, aktywuje wyjście, gdy przynajmniej jedno z wejść jest w stanie niskim, co również jest sprzeczne z wymaganiami podanymi w pytaniu. Z kolei bramka OR akceptuje wyjście w stanie wysokim, gdy co najmniej jedno z wejść jest aktywne, co nie jest zgodne z opisanym przypadkiem, w którym obydwa wejścia muszą być aktywne. Typowym błędem myślowym jest mylenie logiki AND z innymi bramkami logicznymi, co prowadzi do nieprawidłowych wniosków w kontekście programowania i automatyki. Aby efektywnie projektować systemy oparte na PLC, kluczowe jest znajomość funkcji każdej z bramek i ich zastosowania w odpowiednich kontekstach, co pozwala na prawidłowe interpretowanie i implementowanie logiki w programach sterujących.
