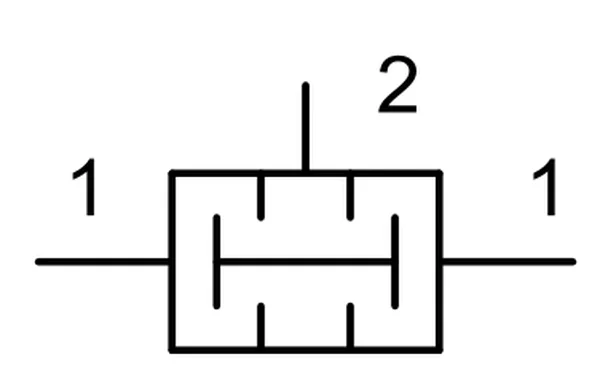

Jaką funkcję pełni element, którego symbol graficzny przedstawiono na rysunku?
A. Bramki logicznej X-OR
B. Bramki logicznej NOR
C. Bramki logicznej AND
D. Bramki logicznej OR
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.19-X-14.05).
Symbol przedstawiony na rysunku to bramka logiczna AND, która jest jednym z podstawowych elementów w projektowaniu układów cyfrowych. Jej działanie polega na tym, że na wyjściu generuje stan wysoki (1) tylko wtedy, gdy wszystkie jej wejścia są w stanie wysokim (1). Takie podejście jest kluczowe w wielu zastosowaniach, gdzie kilka warunków musi być spełnionych jednocześnie, aby uzyskać pożądany rezultat. Na przykład, w systemach alarmowych bramka AND może być używana do zapewnienia, że alarm zostanie włączony tylko wtedy, gdy wszystkie czujniki wykryją zagrożenie. W praktycznych zastosowaniach bramki logiczne są wykorzystywane w mikroprocesorach, systemach automatyzacji oraz w układach cyfrowych, gdzie precyzyjne zarządzanie sygnałami jest niezbędne. Zgodnie z najlepszymi praktykami inżynieryjnymi, projektując układy cyfrowe, należy zawsze dokładnie przemyśleć, jakie bramki zastosować, aby architektura była efektywna i spełniała określone wymagania funkcjonalne oraz niezawodnościowe.
Bramki logiczne OR, X-OR i NOR różnią się zasadniczo od bramki AND, co może prowadzić do mylnych wniosków, jeśli nie zrozumie się ich podstawowych funkcji. Bramka OR generuje stan wysoki (1) na wyjściu, jeśli przynajmniej jedno z jej wejść jest w stanie wysokim (1). To oznacza, że dla tej bramki wystarczy, aby jeden sygnał był aktywny, co jest przeciwieństwem działania bramki AND. Z kolei bramka X-OR, znana jako bramka ekskluzywnego OR, daje na wyjściu stan wysoki tylko wtedy, gdy dokładnie jedno z jej wejść jest w stanie wysokim. Zastosowanie bramki X-OR jest powszechne w operacjach arytmetycznych, takich jak dodawanie binarne, gdzie istotne jest określenie, które z bitów są różne. Jeśli chodzi o bramkę NOR, jest to bramka negująca OR, która generuje stan wysoki tylko wtedy, gdy wszystkie wejścia są w stanie niskim (0). Typowym błędem, który prowadzi do wyboru błędnych odpowiedzi, jest niepełne zrozumienie logiki stanów wejściowych oraz wyjściowych bramek. Zrozumienie różnic między tymi bramkami jest kluczowe w kontekście projektowania układów logicznych i cyfrowych, gdzie każda bramka pełni unikalną rolę. Ignorowanie zasad działania tych bramek może prowadzić do błędów w projektowaniu systemów, co w praktyce skutkuje nieprawidłowym działaniem całego układu.
