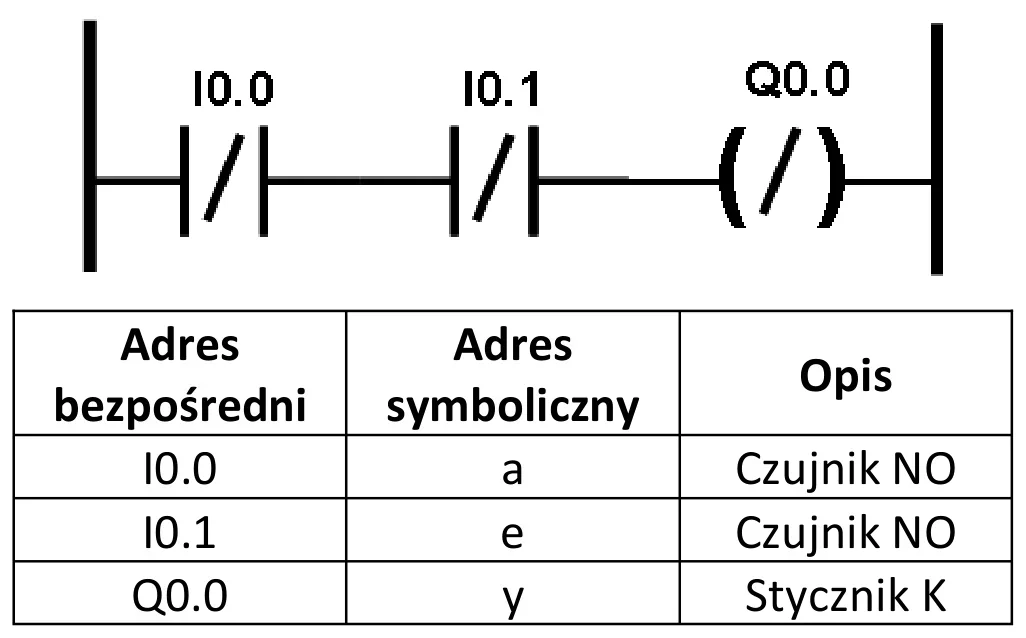

Korzystając z zamieszczonej listy przyporządkowania, określ którą funkcję logiczną realizuje przedstawiony program sterowniczy.
A. y = a ˄ e
B. y = ā ˅ ē
C. y = ā ˄ ē
D. y = a ˅ e
Pytanie z egzaminu CKE, styczeń 2018 (arkusz E.19-X-18.01).
Poprawna odpowiedź to "y = a ∨ e". Ta funkcja logiczna przedstawia operację OR, która w kontekście programowania sterowników PLC oznacza, że wyjście y będzie aktywne, jeśli przynajmniej jedno z wejść a lub e jest aktywne. W praktyce oznacza to, że w systemach automatyki przemysłowej, gdy mamy do czynienia z równoległym połączeniem styków, nasze urządzenie będzie działać, gdy którakolwiek z warunków jest spełniona. Takie podejście jest zgodne z zasadami niezawodności i elastyczności systemów sterowania. W branży automatyki, zrozumienie tej logiki jest kluczowe, gdyż pozwala na projektowanie bardziej zaawansowanych i responsywnych systemów. Przy odpowiednim projektowaniu, systemy mogą reagować na różne stany wejściowe, co zwiększa ich wydajność i bezpieczeństwo, a także minimalizuje ryzyko awarii. Warto pamiętać, że w praktyce, stosowanie funkcji OR w programowaniu sterowników PLC jest jedną z podstawowych technik, które są niezbędne do tworzenia logicznych układów decyzyjnych.
Odpowiedzi, które nie są zgodne z poprawnym rozwiązaniem, wskazują na nieporozumienia związane z logiką funkcji bramkowych. Kluczowym błędem jest zrozumienie działania funkcji AND i OR. W przypadku odpowiedzi "y = ā ∨ ē", który pojawia się w zestawie, zakłada się, że wyjście jest aktywne, gdy oba warunki są nieaktywne, co jest sprzeczne z zasadą działania bramy OR. To podejście jest błędne, ponieważ w rzeczywistości funkcja OR aktywuje wyjście w momencie, gdy przynajmniej jeden ze styków jest aktywny. Podobnie w przypadku "y = a ∧ e", gdzie sugeruje się, że wyjście y może być aktywne tylko, gdy oba wejścia są jednocześnie aktywne. Taki sposób myślenia jest mylący, ponieważ w praktyce, takie połączenie oznacza, że układ nie zareaguje, jeśli choć jedno z wejść jest nieaktywne. W kontekście programowania sterowników PLC, niezbędne jest rozróżnienie między tymi dwiema funkcjami. Dlatego kluczowym elementem jest zrozumienie zastosowania funkcji OR, które pozwala na bardziej elastyczne podejście do automatyki. Błędy te wynikają z typowych nieporozumień dotyczących podstawowych operacji logicznych oraz ich zastosowania w rzeczywistych systemach sterowania.
