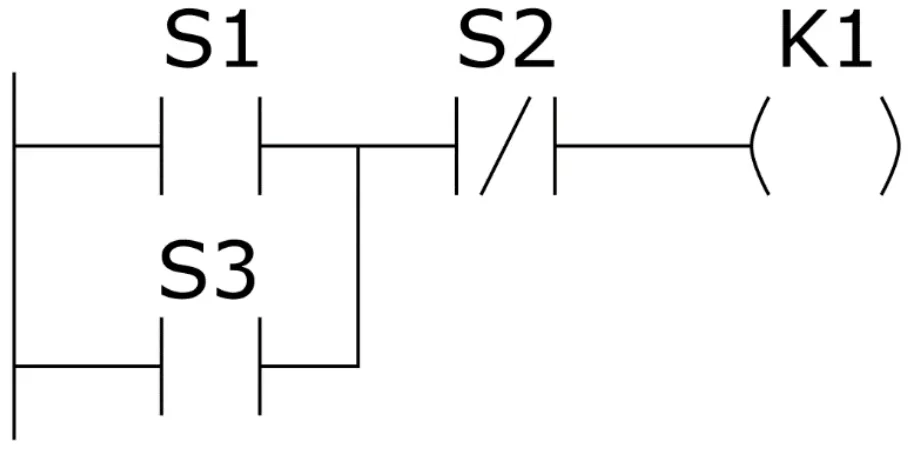

Do której z wymienionych funkcji logicznych odnosi się przedstawiony na rysunku program?
A. K1 = (S1˅S3)˄S̅2̅
B. K1 = S1˅S3˅S̅2̅
C. K1 = S1˄S3˅S̅2̅
D. K1 = S1˄(S3 ˅S̅2̅)
Pytanie z egzaminu CKE, styczeń 2021 (arkusz E.19-SG-21.01).
Odpowiedź K1 = (S1∨S3)∧S̅2̅ jest prawidłowa, ponieważ odzwierciedla strukturę programową widoczną na rysunku. W schemacie mamy do czynienia z dwoma równoległymi gałęziami, które odpowiadają operacji OR, czyli sumie logicznej, reprezentowanej przez symbol ∨. W praktyce oznacza to, że w przypadku aktywacji któregokolwiek z przełączników S1 lub S3, sygnał przechodzi dalej. Następnie, wynik tych dwóch operacji jest łączony z negacją przełącznika S2, co odpowiada operacji AND. W zastosowaniach przemysłowych i automatyzacji, ta logika jest często wykorzystywana do stworzenia warunków uruchamiania lub zatrzymywania urządzeń na podstawie stanu różnych przełączników. Standardy takie jak IEC 61131-3 podkreślają znaczenie jasnej i czytelnej logiki w programowaniu PLC, co pozwala inżynierom na efektywne projektowanie i diagnostykę systemów automatyki, ograniczając ryzyko błędów operacyjnych.
Wybór niewłaściwej funkcji logicznej często wynika z niepełnego zrozumienia podstawowych zasad działania logicznych operatorów. Odpowiedzi, które nie uwzględniają prawidłowego połączenia operatorów OR i AND, prowadzą do błędnych konkluzji. Na przykład, odpowiedź K1 = S1∧(S3∨S̅2̅) sugeruje, że aktywacja przełącznika S1 jest konieczna do uzyskania sygnału wyjściowego, co jest niezgodne z przedstawioną logiką. Dodatkowo, negacja S2 w tej odpowiedzi zostałaby zastosowana w innym kontekście, co mogłoby wprowadzać w błąd. Brak zrozumienia, że operator AND wymaga spełnienia obu warunków, a operator OR przynajmniej jednego, prowadzi do pomyłek w analizie schematów. Powszechnym błędem jest także mylenie układów szeregowych z równoległymi, co ma kluczowe znaczenie w automatyce. Każdy, kto pracuje z programowaniem drabinkowym, powinien zrozumieć te zasady, aby efektywnie projektować systemy, które będą działały zgodnie z założeniami i standardami branżowymi.
