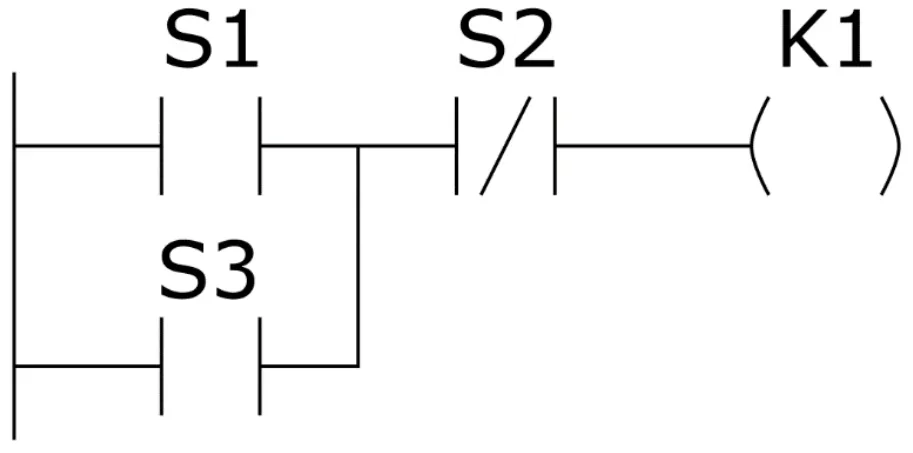

Do której z wymienionych funkcji logicznych odnosi się przedstawiony na rysunku program?
A. K1 = S1˅S3˅S̅2̅
B. K1 = (S1˅S3)˄S̅2̅
C. K1 = S1˄S3˅S̅2̅
D. K1 = S1˄(S3 ˅S̅2̅)
Pytanie z egzaminu CKE, styczeń 2021 (arkusz E.19-SG-21.01).
Twoja odpowiedź K1= (S1∨S3)∧̅S̅2̅ jest naprawdę trafna. Zgadza się z tym, co widzimy na rysunku programowym. Tutaj używasz operacji OR (∨) dla sygnałów S1 i S3, co dobrze pokazuje, że te sygnały są połączone równolegle. Potem łączysz to z negacją S2 (̅S̅2̅) za pomocą AND (∧). W praktyce taki układ może być bardzo użyteczny w automatyce przemysłowej, bo S1 i S3 odpowiadają różnym warunkom, które muszą być spełnione, żeby system działał, a S2 działa jako blokada. Zrozumienie tej logiki jest mega ważne, zwłaszcza przy projektowaniu systemów sterowania. Wiem z doświadczenia, że dobrze jest znać te schematy, bo ułatwia to diagnostykę i późniejsze naprawy. Standardy, jak IEC 61131-3, też pokazują, jak istotne są te schematy w codziennej pracy.
Wybranie innej funkcji logicznej może wynikać z niezrozumienia, jak działają połączenia i operacje logiczne. Odpowiedzi takie jak K1= S1∨S3∨̅S̅2̅ i K1= S1∧S3∨̅S̅2̅ właściwie sugerują, że rozumienie połączeń jest trochę mylne. W pierwszym przypadku mówisz, że operator OR łączy S1, S3 i negację S2, co w zasadzie nie odzwierciedla tego, co widzimy na rysunku. To pokazuje, że system może się aktywować przez dowolny sygnał, a to jest sprzeczne z tym, co przedstawia schemat. Tam chodzi o to, że musi aktywować się albo S1, albo S3, a S2 musi być wyłączone. W drugiej odpowiedzi, K1= S1∧S3∨̅S̅2̅ zakłada, że S1 i S3 muszą być razem aktywne, co też jest w błędzie, bo schemat pokazuje, że alternatywnie aktywujesz sygnały. Takie błędne rozumienie prowadzi do złych wyników i może skutkować brakiem zrozumienia działania automatyki, co jest kluczowe, jeśli chcesz skutecznie projektować i wdrażać systemy sterujące. Wydaje mi się, że warto lepiej poznać różnice między AND a OR oraz jak stosować negację w tym kontekście.
