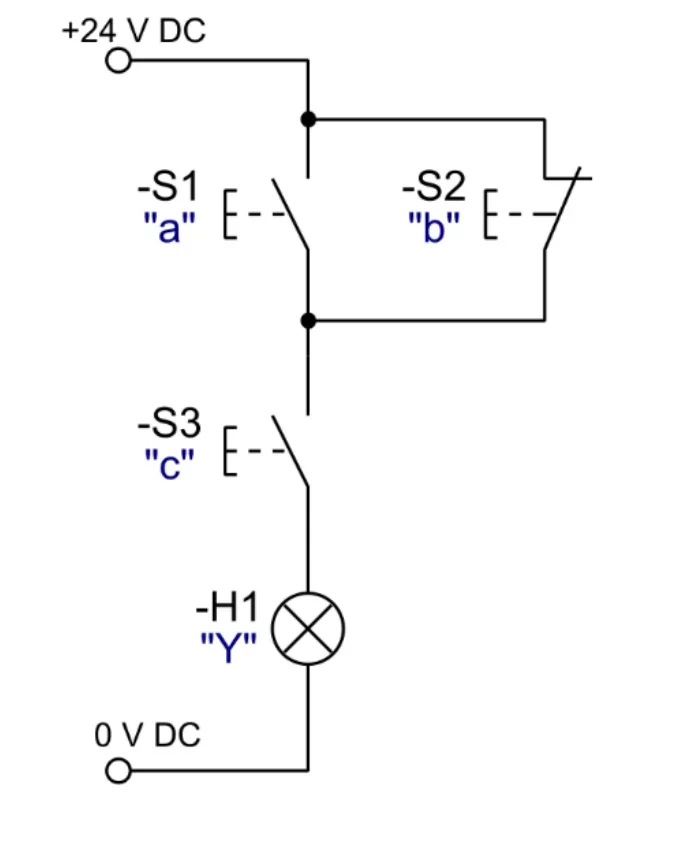

Którą z podanych funkcji logicznych realizował będzie zaprojektowany układ sterowania?
A. Y = (a̅ ∙b) + c̅
B. Y = a + (c ∙b̅)
C. Y = (a + b̅) ∙c
D. Y = (a ∙c) + b
Pytanie z egzaminu CKE, styczeń 2021 (arkusz E.19-SG-21.01).
Odpowiedź Y = (a+b̅)∙c to strzał w dziesiątkę! Działa tak, bo lampka 'y' zapali się, jak wyjście będzie logicznie '1'. Żeby to się stało, muszą być spełnione dwa warunki: przełącznik 'c' musi być zamknięty (czyli '1'), a przynajmniej jeden z przełączników 'a' lub 'b' też musi być w odpowiednim stanie. Przełącznik 'a' powinien być zamknięty (czyli '1'), a 'b' otwarty ('0', a to oznacza b̅). Tego typu układy są super ważne w inżynierii, na przykład w alarmach czy automatyce domowej. Niezwykle ważne jest ogarnąć funkcje logiczne, bo to klucz do projektowania układów cyfrowych. Przykładem, gdzie to się przydaje, jest tworzenie złożonych systemów sterujących w inteligentnych domach, gdzie różne czujniki muszą działać razem, żeby włączyć odpowiednie urządzenia.
W analizowanych odpowiedziach widać, że występują pewne niejasności dotyczące logiki funkcji, co prowadzi do błędnych wniosków. Jeśli nie bierze się pod uwagę stanu przełącznika 'c' oraz tego, że przynajmniej jeden z przełączników 'a' lub 'b' musi być w odpowiednim stanie, to odpowiedzi są niepełne. Na przykład, w jednym przypadku zaproponowano, że lampka 'y' będzie świecić, gdy 'a' jest w stanie '1' i 'b' w '0', ale zapomniano o kluczowym warunku, czyli otwartym stanie przełącznika 'b' związanym z negacją. Takie błędy mogą prowadzić do kiepskich implementacji w rzeczywistych układach, gdzie precyzja i spełnienie wszystkich warunków są ważne dla prawidłowego działania systemu. Zrozumienie logiki bramek i ich zastosowania w projektowaniu układów cyfrowych jest mega istotne, bo błędne wnioski mogą skutkować poważnymi problemami w działaniu urządzeń. A źle zrozumiana negacja b̅ może powodować, że zamierzona funkcja logiczna nie zadziała, co w projekcie systemów automatyki może mieć dalekosiężne skutki. Dlatego warto poświęcić chwilę na przemyślenie każdego z warunków i ich logiki, żeby uniknąć takich pomyłek.
