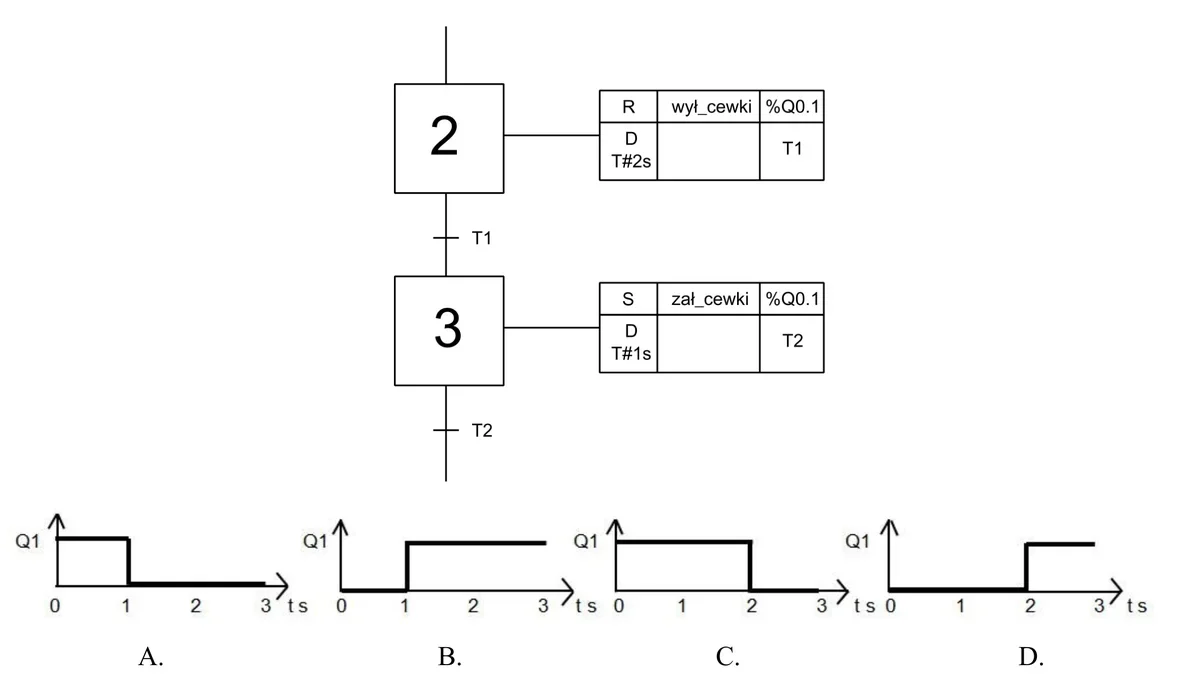

Rysunek przedstawia fragment algorytmu sterowania, przedstawionego za pomocą grafu sekwencji. Wskaż przebieg sygnału na wyjściu Q1 sterownika po wykonaniu przez program działań w krokach 2 i 3, jeżeli na wykresach czas 0 s oznacza początek kroku 2.
B.
D.
A.
C.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.19-SG-20.06).
D odpowiedź to ta, która pasuje, bo dobrze pokazuje, jak działa sygnał na wyjściu Q1 w tym algorytmie. W drugim kroku włączamy sygnał resetujący (R), przez co Q1 się wyłącza. Potem, w trzecim kroku, uruchamiamy sygnał ustawiający (S), co sprawia, że Q1 się włącza. To jest coś, co często się wykorzystuje w automatyce, gdzie ważne jest, żeby kontrolować wyjścia, żeby wszystko działało jak należy. Na przykład, w produkcji, reset cewki może pomóc wyłączyć niepożądane procesy i później je włączyć, ale w kontrolowany sposób. Takie algorytmy mają swoje miejsce w różnych normach automatyki, jak IEC 61131, który mówi o tym, jak programować systemy sterowania. Warto zrozumieć, jak działają sygnały resetujące i ustawiające, bo to klucz do tego, żeby systemy były niezawodne i efektywne.
Jak wybrałeś coś innego niż D, to może być skutkiem tego, że źle przeanalizowałeś algorytm sterowania. Jeśli postawiłeś na A, B albo C, to mogą pojawić się typowe błędy w zrozumieniu sygnałów resetujących i ustawiających. Często osoby uczące się mylą R i S, co prowadzi do złych wniosków na temat Q1. Na przykład A i B mogą sugerować, że Q1 wciąż działa, a w krokach 2 i 3 nie wyłącza się, co jest nie na miejscu. Tak naprawdę, sygnał resetujący w kroku 2 powinien wyłączyć Q1, a następnie w kroku 3, jego włączenie musi działać po tym resecie. Tego rodzaju zamieszanie może być problematyczne, zwłaszcza w systemach, gdzie precyzyjna kontrola wyjść jest kluczowa, jak w systemach bezpieczeństwa czy automatyzacji w fabrykach. Ważne jest, żeby przy nauce tych rzeczy zwracać uwagę na to, jak działa ta sekwencja, bo to jest niezbędne do efektywności i bezpieczeństwa w automatyce.
