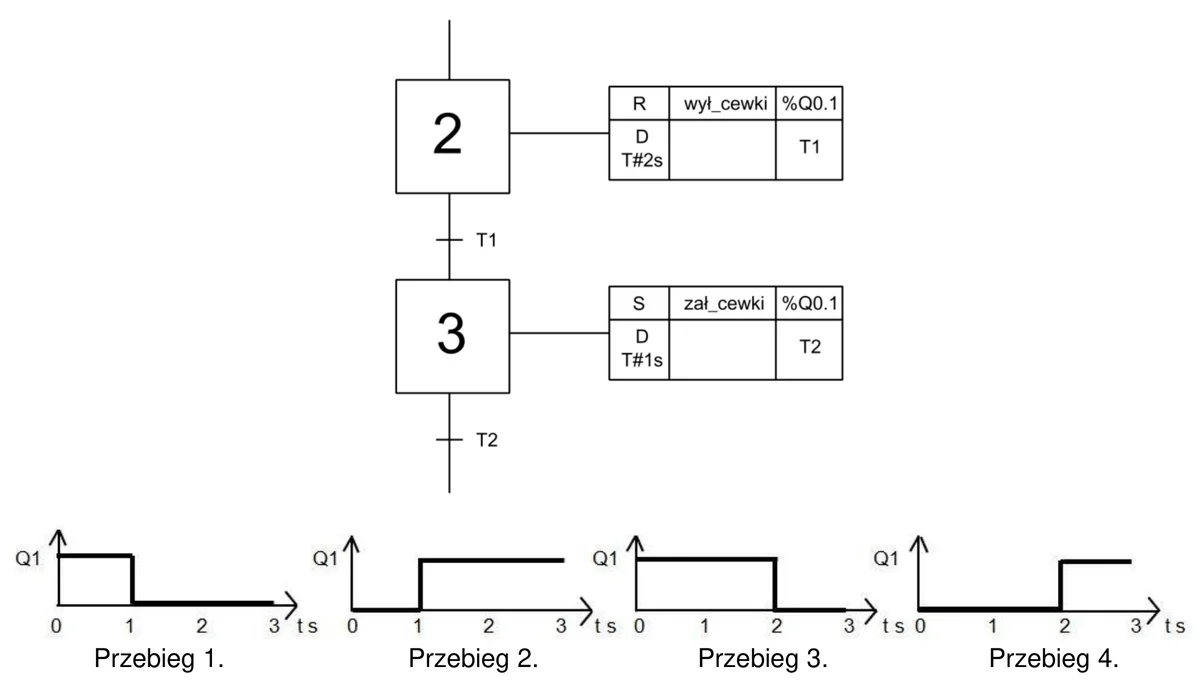

Rysunek przedstawia fragment algorytmu sterowania, przedstawionego za pomocą grafu sekwencji. Wskaż przebieg sygnału na wyjściu Q1 sterownika po wykonaniu przez program działań w krokach 2 i 3, jeżeli na wykresach czas 0 s oznacza początek kroku 2.
Przebieg 2.
Przebieg 1.
Przebieg 3.
Przebieg 4.
Pytanie z egzaminu CKE, styczeń 2022 (arkusz E.19-SG-22.01).
Analiza algorytmu sterowania w kontekście sekwencji działań w krokach 2 i 3 ujawnia, że odpowiedź "Przebieg 4" jest poprawna, ponieważ doskonale odzwierciedla aktywność sygnału na wyjściu Q1. W kroku 2 cewka %Q0.1 jest deaktywna przez 2 sekundy, co prowadzi do nieaktywności sygnału (0). Następnie, w kroku 3, cewka ta jest aktywowana przez 1 sekundę, co skutkuje zmianą stanu sygnału na aktywny (1). Ta logika jest zgodna z zasadami projektowania systemów automatyki i sterowania, gdzie kluczowe jest zrozumienie czasów reakcji elementów oraz ich wpływu na cały proces. Przebieg 4 nie tylko ilustruje te zmiany, ale także przypomina o znaczeniu odpowiedniego modelowania stanów w systemach PLC. W praktyce, wiedza o tym, jak cewki reagują w różnych krokach algorytmu, jest niezbędna do przewidywania zachowań systemu w czasie rzeczywistym, co jest kluczowe w wielu zastosowaniach przemysłowych, takich jak automatyka budynkowa czy procesy produkcyjne.
Zrozumienie przebiegów sygnałów w algorytmach sterowania jest kluczowe, jednak niepoprawne interpretacje mogą prowadzić do błędnych wniosków o działaniach systemu. W przypadku błędnych odpowiedzi, takich jak "Przebieg 1", "Przebieg 2" lub "Przebieg 3", należy zauważyć, że każda z tych odpowiedzi ignoruje istotne aspekty czasowe oraz logikę działania cewki %Q0.1. Na przykład, wybór Przebiegu 1 sugeruje, że sygnał byłby nieaktywny przez zbyt krótki czas lub w ogóle nie reagowałby na zmiany, co jest sprzeczne z zasadami działania układów automatyki. W przypadku Przebiegu 2, błędnie zakłada się, że aktywność sygnału zaczyna się natychmiast po kroku 2, co nie uwzględnia faktu, że cewka musi zostać najpierw wyłączona, a dopiero potem włączona po upływie określonego czasu. Przebieg 3 również nie zgadza się z opisanym algorytmem, ponieważ sugeruje, że wyjście Q1 byłoby aktywne przez cały czas, co jest sprzeczne z informacją o czasach T1 i T2, które wyraźnie wskazują na sekwencyjność działań. Te błędne odpowiedzi mogą wynikać z typowych mylnych założeń dotyczących pracy systemów sekwencyjnych, gdzie czas reakcji i sekwencja działań są kluczowe dla prawidłowego funkcjonowania. W praktyce, zrozumienie tych zależności jest niezbędne dla efektywnego projektowania i wdrażania systemów automatyki, co podkreśla znaczenie właściwej analizy algorytmu oraz umiejętności przewidywania sygnałów w odpowiednich momentach.
