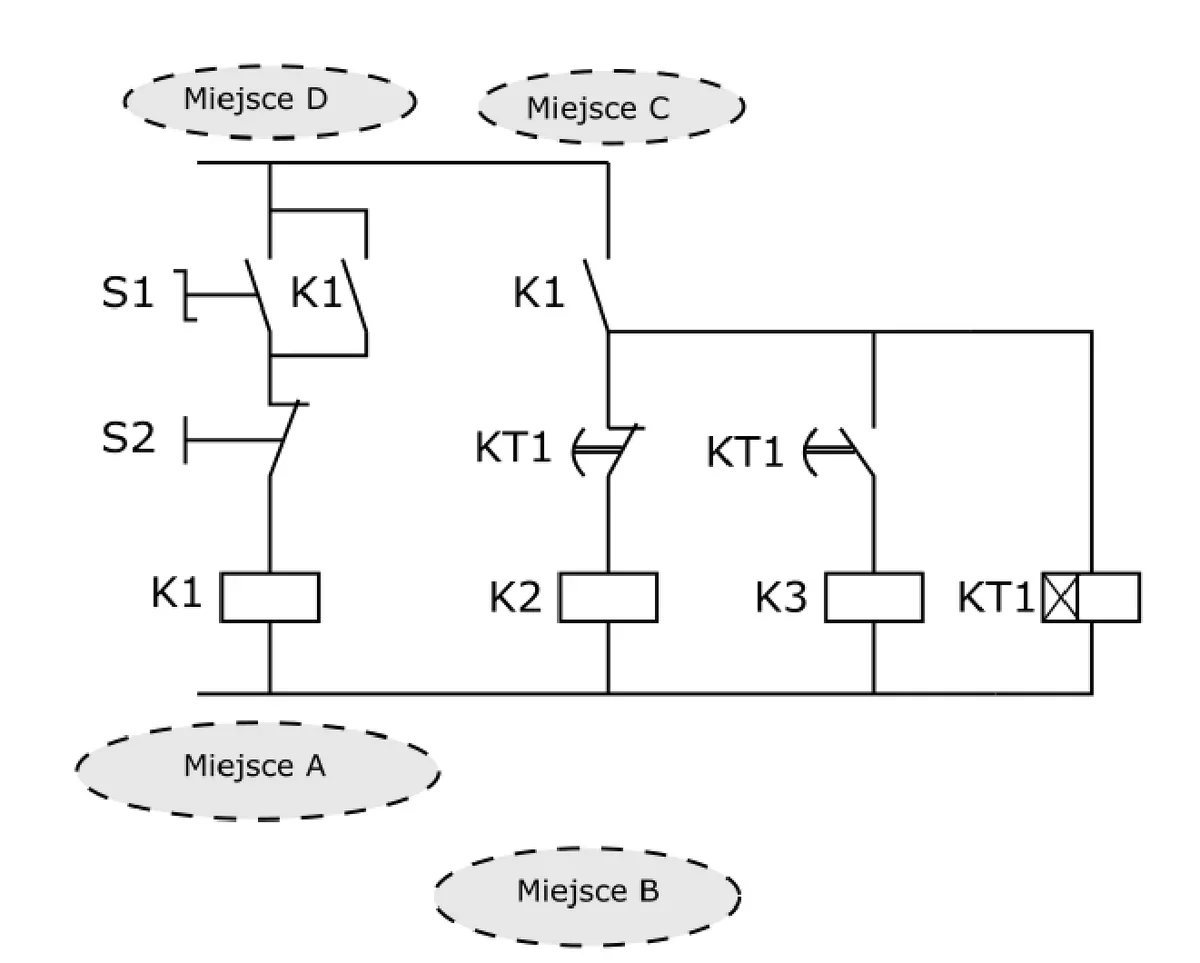

W którym miejscu schematu należy umieścić informację o stykach przekaźnika K1?
A. W miejscu B - w dowolnym miejscu pod rysunkiem schematu.
B. W miejscu C - nad gałęzią, w której znajdują się zestyki przekaźnika.
C. W miejscu D - nad gałęzią, w której znajduje się cewka przekaźnika.
D. W miejscu A - pod cewką tego przekaźnika.
Pytanie z egzaminu CKE, styczeń 2019 (arkusz E.19-X-19.01).
Informacje o stykach przekaźnika K1 powinny znaleźć się w miejscu A, czyli pod cewką przekaźnika. W schematach elektrycznych to standard, który pomaga w zachowaniu porządku i jest zgodny z normami, na przykład IEC 60617. Gdy umieścimy te dane w tym miejscu, każdy, kto patrzy na schemat, od razu zrozumie, które zastyki są powiązane z daną cewką. I to jest naprawdę ważne, zwłaszcza jeśli projektujemy coś w automatyce. Jasne oznaczenia styków ułatwiają diagnozowanie problemów, gdy coś nie działa, a także są pomocne w pracach konserwacyjnych. Poza tym stosowanie jednolitych zasad w rozmieszczaniu informacji na schematach ułatwia współpracę w zespole oraz szybkie wdrażanie nowych pracowników do tematu.
Umieszczanie informacji o stykach przekaźnika K1 w miejscu D, B czy C powoduje spore zamieszanie i może utrudnić zrozumienie schematu. Jeśli da się je w miejscu D, czyli nad gałęzią z cewką, może to sugerować, że zestyki są powiązane z tą gałęzią, co jest mylące. A w miejscu B, gdziekolwiek pod rysunkiem, to już całkiem nie trzyma się kupy, bo nie jest zgodne z zasadami przejrzystości schematów elektrycznych. W takim wariancie układ będzie nieczytelny, przez co można popełnić błędy w analizie działania systemu. Nawet miejsce C, które wydaje się logiczne, nie pasuje do najlepszego podejścia, bo zestyki powinny być blisko cewki, z którą współpracują. Takie zamieszanie z informacjami może prowadzić do błędów w instalacji, dlatego ważne jest, by stosować się do ustalonych norm przy tworzeniu schematów elektrycznych. Jak już umieścimy te informacje w odpowiednich miejscach, to praca staje się łatwiejsza, a ryzyko nieporozumień w przyszłości jest mniejsze.
