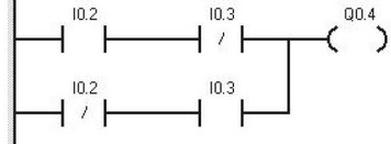

Jaką funkcję logiczną realizuje program zapisany w języku LD?
Odpowiedź EXOR jest poprawna, ponieważ ta funkcja logiczna, znana również jako równoważność wykluczająca, charakteryzuje się tym, że jej wyjście jest aktywne tylko wtedy, gdy dokładnie jedno z dwóch wejść ma stan logiczny aktywny (1), a drugie jest nieaktywne (0). Przykładem zastosowania funkcji EXOR jest w systemach cyfrowych, gdzie jest używana do realizacji operacji różnicy w dodawaniu binarnym, a także w konstrukcjach takich jak detektory parzystości. W kontekście programowania w języku LD (Ladder Diagram), EXOR pozwala na łatwe zaprogramowanie logiki, gdzie warunki muszą być ze sobą wykluczające. Dobrą praktyką w projektowaniu systemów cyfrowych jest stosowanie funkcji EXOR, aby uprościć logikę decyzyjną w automatyzacji procesów przemysłowych, co pozwala na zwiększenie niezawodności i efektywności systemu. Zrozumienie działania tej funkcji jest kluczowe dla inżynierów zajmujących się systemami automatyki i elektroniki.
Wybór funkcji EXNOR, NAND, NOR lub jakiejkolwiek innej z podanych opcji, może wynikać z nieporozumienia dotyczącego podstawowych zasad działania funkcji logicznych. Funkcja EXNOR, na przykład, działa odwrotnie do EXOR, co oznacza, że jej wyjście jest aktywne, gdy oba wejścia mają ten sam stan logiczny, co nie odpowiada przedstawionemu w pytaniu zachowaniu. W przypadku funkcji NAND, która jest negacją funkcji AND, wyjście jest aktywne, gdy przynajmniej jedno z wejść ma stan nieaktywny. To sprawia, że jest ona używana w różnych układach cyfrowych, jednak nie pasuje do opisanego schematu. Z kolei funkcja NOR, będąca negacją funkcji OR, wymaga, aby oba wejścia były nieaktywne, aby wyjście było aktywne. Tego rodzaju błędy mogą powstawać na skutek niepełnego zrozumienia różnic między podstawowymi funkcjami logicznymi, co jest kluczowe w programowaniu w języku LD. W praktyce, zrozumienie logiki EXOR jest fundamentalne dla projektowania systemów, które wymagają specyficznych warunków aktywacji, a nieprawidłowe odpowiedzi mogą prowadzić do nieefektywnych lub błędnych rozwiązań w automatyce. Ważne jest, aby podczas nauki zwracać uwagę na szczegóły i różnice w działaniu funkcji, co pozwoli uniknąć typowych pułapek myślowych.
