Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych
Zawód: Technik mechatronik

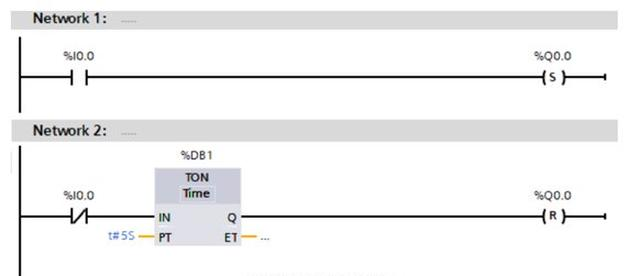

Jaki będzie stan wyjścia Q0.0, gdy na wejściu I0.0 nastąpi zmiana z 0 na 1?
Odpowiedzi
Informacja zwrotna
Odpowiedź "Q0.0 będzie równe 1" jest poprawna, ponieważ w analizowanym układzie, zmiana stanu wejścia I0.0 z 0 na 1 powoduje natychmiastowe załączenie stycznika (S) w Network 1. W praktyce oznacza to, że w momencie aktywacji wejścia, sygnał jest przesyłany do wyjścia Q0.0, co skutkuje jego ustawieniem na 1. Proces ten oparty jest na zasadach działania układów automatyki, gdzie stan wyjść jest bezpośrednio związany z sygnałami na wejściach. W kontekście standardów branżowych, takie podejście do programowania PLC (Programmable Logic Controllers) jest powszechnie stosowane w automatyzacji przemysłowej, gdzie kluczowe jest natychmiastowe reagowanie na zmiany stanu. Zrozumienie działania takich układów jest niezbędne dla inżynierów automatyki, szczególnie podczas projektowania systemów, które muszą działać w czasie rzeczywistym. Na przykład, w sytuacjach, gdy istnieje potrzeba szybkiego załączenia urządzeń, jak w procesach produkcyjnych, znajomość tego rodzaju działania zwiększa efektywność i niezawodność systemów automatyzacji.
Wybór odpowiedzi, która sugeruje, że Q0.0 będzie równe 0 lub że załączenie nastąpi po 5 sekundach, odzwierciedla powszechne nieporozumienie dotyczące działania układów z timerami i stycznikami w automatyce. Kluczowe jest zrozumienie, jak różne elementy wchodzą w interakcje w złożonych systemach. W tym przypadku, zmiana stanu wejścia I0.0 z 0 na 1 natychmiastowo uruchamia stycznik, co powoduje zmianę stanu wyjścia Q0.0 na 1. Wybór odpowiedzi mówiącej o opóźnieniu 5 sekund, które wydaje się być powiązane z funkcjonowaniem timera, nie uwzględnia faktu, że wyjście Q0.0 nie jest bezpośrednio kontrolowane przez timer. Timer TON w Network 2 działa niezależnie od bezpośredniej logiki sterującej w Network 1. W praktyce, w systemach automatyki, jest niezwykle ważne, aby jasno rozróżniać funkcje poszczególnych komponentów, ponieważ ich błędne zrozumienie może prowadzić do nieefektywnych rozwiązań. Niewłaściwe powiązanie działania timera z logiką wyjść może skutkować opóźnieniami w działaniu systemu lub jego nieprawidłowym funkcjonowaniem, co w przemyśle może prowadzić do awarii lub przestojów. Dlatego zaleca się dokładne studiowanie schematów oraz zasady działania poszczególnych elementów, aby uniknąć typowych pułapek w myśleniu projektowym.
