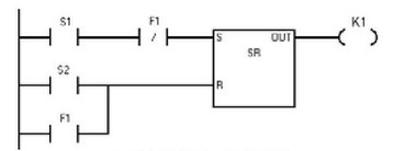

Odpowiedź "S1=1, S2=0, F1=0" jest poprawna, ponieważ zgodnie z zasadami działania przerzutnika RS, stan wysoki na wyjściu (jedynka logiczna) uzyskujemy w sytuacji, gdy wejście Set (S1) jest aktywne (1), a Reset (S2) jest nieaktywny (0). W przypadku przerzutnika RS, wejście F1, pełniące funkcję zegara, nie wpływa na wynik, gdyż przerzutnik ten charakteryzuje się tym, że jego wyjście jest determinowane jedynie przez stany S1 i S2. W praktyce oznacza to, że w układach digitalnych, gdzie przerzutniki RS są wykorzystywane, kluczowe jest zrozumienie, jak manipulować sygnałami na wejściach, aby uzyskać pożądany stan wyjścia. Użycie przerzutników RS znajduje zastosowanie w tworzeniu pamięci, rejestrów oraz w systemach automatyki, gdzie wymagane jest przechowywanie i kontrolowanie stanów logicznych. Warto także zwrócić uwagę na dobre praktyki projektowe, które zalecają unikanie sytuacji, w których jednocześnie aktywne są sygnały S1 i S2, co mogłoby prowadzić do niepożądanych stanów w układzie.
Wybór innych opcji wskazuje na błędne zrozumienie zasad działania przerzutnika RS oraz jego sygnałów sterujących. Odpowiedzi takie jak "S1=0, S2=0, F1=1" oraz "S1=0, S2=1, F1=0" są niewłaściwe, ponieważ nie aktywują one wejścia Set, co prowadzi do stanu niskiego na wyjściu. Ważne jest, aby zauważyć, że przerzutnik RS wymaga jednoczesnej aktywacji sygnału Set oraz dezaktywacji sygnału Reset, aby uzyskać jedynkę na wyjściu. Aktywacja obu tych sygnałów na raz jest w ogóle niemożliwa i może prowadzić do nieprzewidywalnych rezultatów w układzie. Innymi słowy, typowe błędy myślowe, takie jak mylenie funkcji wejść, mogą prowadzić do utraty kontroli nad stanem wyjścia. Sygnał F1, pełniący rolę zegarową, jest istotny w kontekście przerzutników zegarowych, ale nie ma wpływu na klasyczny przerzutnik RS. Niezrozumienie funkcji tych sygnałów i ich wzajemnych zależności może prowadzić do poważnych problemów w projektach cyfrowych. Dlatego zaleca się gruntowne przestudiowanie zasad działania przerzutników oraz praktyki związanej z ich implementacją w układach cyfrowych.
