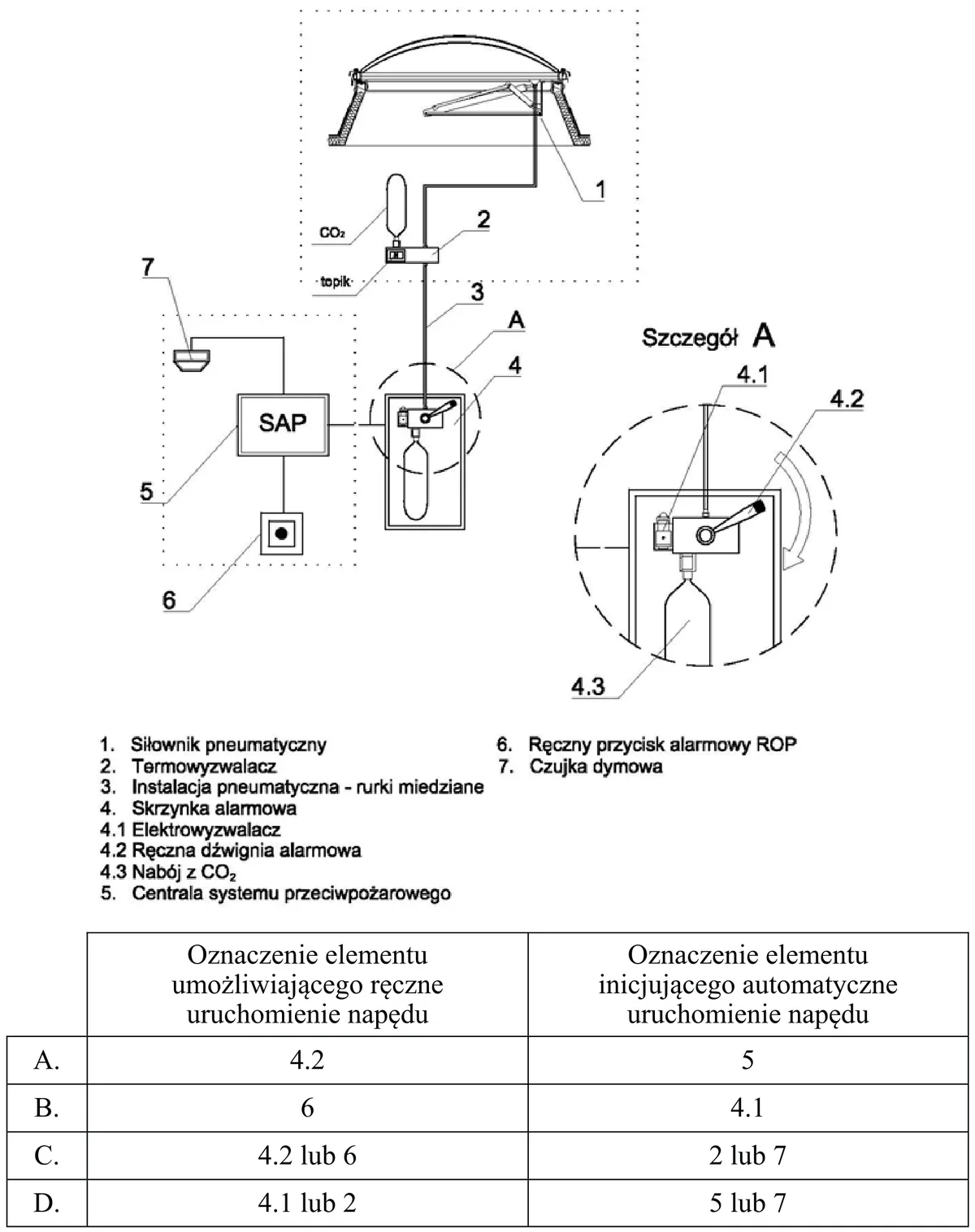

Przedstawiony na rysunku pneumatyczny układ napędu klap dymowych jest uruchamiany ręcznie lub automatycznie. Określ oznaczenia elementów, przy pomocy których układ można uruchomić ręcznie, a zadziałanie których inicjuje uruchomienie automatyczne?
D.
A.
C.
B.
Pytanie z egzaminu CKE, czerwiec 2016 (arkusz E.18-X-16.05).
Poprawna odpowiedź to C, ponieważ odnosi się do elementów, które umożliwiają zarówno ręczne, jak i automatyczne uruchomienie układu napędu klap dymowych. Ręczna dźwignia alarmowa (oznaczenie 4.2) oraz ręczny przycisk alarmowy ROP (oznaczenie 6) są kluczowymi elementami umożliwiającymi interwencję operatora w przypadku sytuacji awaryjnej. W praktyce, ręczne uruchomienie jest istotne w sytuacjach, gdzie automatyczne systemy mogą zawieść lub gdzie operatorzy muszą natychmiast zareagować na zagrożenie, na przykład w przypadku wycieku dymu. Elementy automatyczne, takie jak termowyzwalacz (oznaczenie 2) i czujka dymowa (oznaczenie 7), są niezbędne do szybkiego i skutecznego wykrywania zagrożeń, co jest zgodne z najlepszymi praktykami w zakresie ochrony przeciwpożarowej oraz zarządzania ryzykiem. Systemy te muszą być zgodne z normami branżowymi, takimi jak PN-EN 54, które regulują wyposażenie systemów detekcji i alarmu przeciwpożarowego. Dzięki ich integracji, system staje się bardziej wszechstronny i skuteczny, zapewniając bezpieczeństwo w budynku i pozwalając na szybką reakcję w nagłych wypadkach.
Analizując odpowiedzi, można zauważyć, że elementy, które zostały wybrane w niepoprawnych odpowiedziach, nie pełnią funkcji związanych z uruchomieniem pneumatycznego układu napędu klap dymowych w sposób wymagany przez pytanie. W przypadku układów alarmowych, istotne jest zrozumienie ról różnych komponentów systemu. Pojęcia takie jak ręczna dźwignia alarmowa lub ręczny przycisk alarmowy są fundamentalne dla zapewnienia, że w sytuacji kryzysowej operatorzy mogą w szybki sposób zareagować. Odpowiedzi, które nie obejmują tych elementów, mogą sugerować niepełne zrozumienie funkcji systemu zabezpieczeń. Ponadto, pominięcie składników automatycznych, takich jak czujki dymowe i termowyzwalacze, wskazuje na brak świadomości w zakresie nowoczesnych standardów detekcji pożaru. Właściwe podejście do implementacji układów alarmowych wymaga wiedzy na temat norm branżowych, jak PN-EN 54, które podkreślają znaczenie integracji różnych elementów dla skutecznego działania systemu. Podstawowym błędem może być utożsamianie wszystkich elementów jako mających te same funkcje, co jest nieprawidłowe. Każdy z elementów układu ma specyficzne zadania, które muszą być zrozumiane i odpowiednio zaimplementowane, aby zapewnić bezpieczeństwo i właściwe działanie systemu w przypadku zagrożeń.
