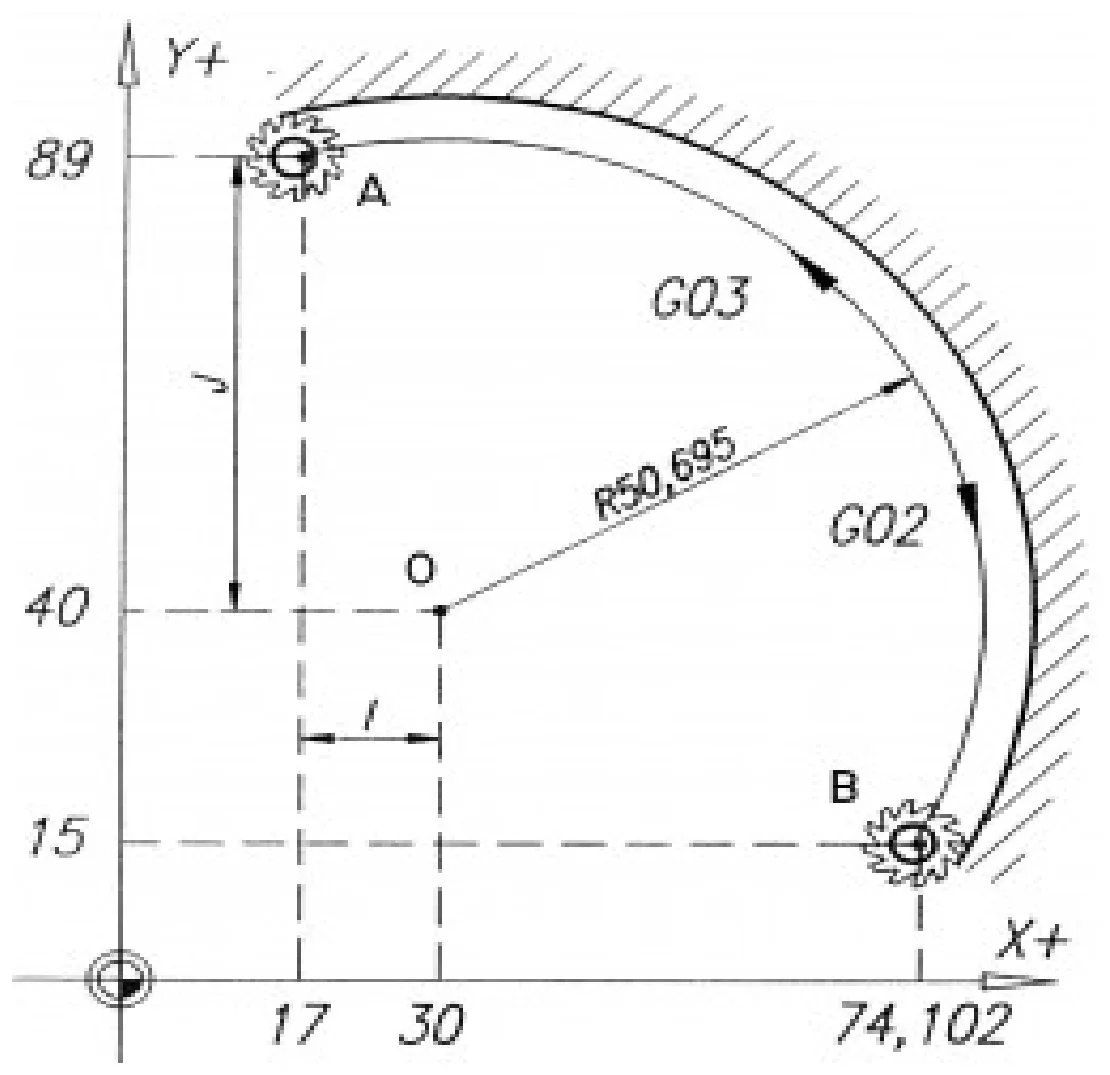

Który z podanych kodów ISO określa ruch narzędzia z punktu A do punktu B?
A. N05 G02 X74.102 Y15 R50.695
B. N05 G03 X74.102 Y15 I30 J40
C. N05 G02 X74.102 Y15 I30 J40
D. N05 G03 X74.102 Y15 R50.695
Pytanie z egzaminu CKE, czerwiec 2017 (arkusz E.19-X-17.06).
Poprawna odpowiedź to N05 G02 X74.102 Y15 R50.695, ponieważ odnosi się do ruchu narzędzia po łuku w kierunku zgodnym z ruchem wskazówek zegara. W przemyśle CNC, kod G02 jest powszechnie stosowany do wykonywania interpolacji łukowej w kierunku zegarowym, co jest kluczowe w precyzyjnych operacjach obróbczych. Użycie współrzędnych X74.102 i Y15 wraz z promieniem R50.695 dokładnie określa trajektorię ruchu narzędzia, co jest istotne dla uzyskania wymaganej jakości obróbki. W kontekście programowania maszyn CNC, zrozumienie różnicy między G02 a G03 (który oznacza ruch przeciwny do ruchu wskazówek zegara) jest kluczowe, aby móc prawidłowo zaprogramować ruch narzędzi w zależności od geometrii detalu. W praktyce, podczas programowania operacji obróbczych, inżynierowie muszą często analizować ścieżki narzędzia, aby zminimalizować ryzyko kolizji i zapewnić efektywność produkcji. Dobrze zrozumiane kody ISO i ich zastosowanie przekładają się bezpośrednio na jakość oraz precyzję wykonanych detali.
Wybór innych odpowiedzi może prowadzić do nieprawidłowej interpretacji ruchu narzędzia w kontekście obróbki CNC. Odpowiedzi, które zawierają kod G03, oznaczają interpolację łukową przeciwną do ruchu wskazówek zegara, co sugeruje odwrotny sposób poruszania się narzędzia. Na przykład, odpowiedzi z G03 X74.102 Y15 I30 J40 oraz G03 X74.102 Y15 R50.695 nie tylko są niezgodne z rysunkiem, ale również wprowadzają w błąd osoby zajmujące się programowaniem CNC. Dodatkowo, użycie współrzędnych I i J w przypadku G03 wskazuje na wykorzystanie wartości przesunięcia w osi X i Y, a nie na promień łuku. Może to prowadzić do błędów w programowaniu, gdyż nieprawidłowo zaplanowane trajektorie ruchu mogą skutkować kolizjami lub nieprawidłowym kształtem detalu. Zrozumienie zasadności wyboru odpowiednich kodów G jest istotne dla optymalizacji procesów produkcyjnych. Często programiści CNC popełniają błąd, myśląc, że wszystkie łuki można osiągnąć za pomocą jednego kodu, co nie jest zgodne z rzeczywistością. Każda operacja wymaga dokładnej analizy geometrii, a błędne użycie kodu G03 w sytuacji, gdy wymagany jest G02, może prowadzić do poważnych konsekwencji w procesie obróbczy.
