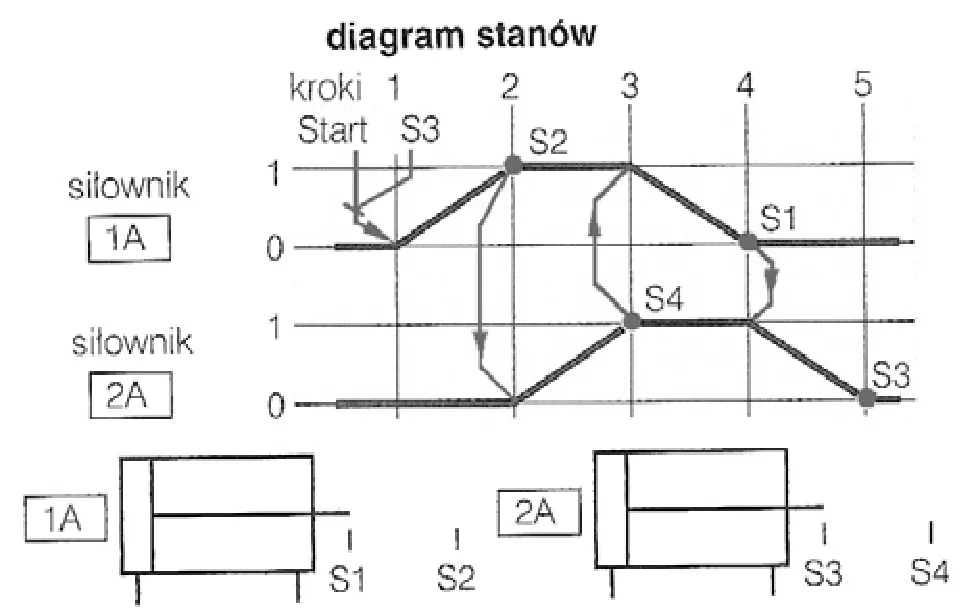

Wskaż kolejność ruchów siłowników, których działanie przedstawiono na diagramie stanów?
A. 1A + 2A - 2A + 1A -
B. 2A - 2A + 1A + 1A -
C. 2A + 1A + 2A - 1A -
D. 1A + 2A + 1A - 2A -
Pytanie z egzaminu CKE, czerwiec 2014 (arkusz E.19-X-14.05).
Poprawność odpowiedzi '1A + 2A + 1A - 2A -' opiera się na szczegółowej analizie diagramu stanów, który przedstawia sekwencję aktywacji i dezaktywacji siłowników. W pierwszym kroku aktywowany jest siłownik 1A, co odpowiada przejściu z stanu 0 do 1. Następnie w drugim kroku aktywowany jest siłownik 2A, również przechodząc z 0 do 1. Ważne jest, aby zrozumieć, że w standardach automatyki i systemów sterowania, kolejność aktywacji urządzeń ma kluczowe znaczenie dla prawidłowego funkcjonowania systemu. W trzecim kroku następuje dezaktywacja siłownika 1A, co jest zgodne z procedurami bezpieczeństwa i kontroli. Wreszcie w czwartym kroku siłownik 2A jest dezaktywowany, co zamyka cykl działania. Takie podejście jest zgodne z najlepszymi praktykami inżynieryjnymi, w których dokładne zrozumienie sekwencji ruchów siłowników jest kluczowe dla projektowania systemów sterowania. Dlatego ta odpowiedź nie tylko ilustruje prawidłowy proces, ale także wskazuje na fundamentalne zasady inżynierii systemów, gdzie precyzja i kolejność zachowań mają bezpośredni wpływ na efektywność systemu.
Wybór niepoprawnej odpowiedzi może wynikać z błędnego zrozumienia zasad pracy siłowników oraz ich sekwencji w diagramie stanów. Odpowiedzi, które nie uwzględniają właściwej kolejności aktywacji siłowników, mogą prowadzić do nieprawidłowych wniosków. Na przykład, w niektórych opcjach siłownik 2A jest aktywowany zanim 1A przechodzi do stanu aktywnego, co jest niezgodne z przedstawionym diagramem. Tego rodzaju pomyłki często są wynikiem niedokładnej analizy krok po kroku, co jest kluczowe w automatyce. Kolejnym typowym błędem jest pominięcie istotnych stanów, takich jak dezaktywacja siłowników, co może prowadzić do poważnych konsekwencji w kontekście bezpieczeństwa systemu. Należy pamiętać, że każdy siłownik pełni określoną funkcję i jego sekwencja działania ma kluczowe znaczenie dla całego procesu. Zrozumienie, kiedy i jak siłowniki powinny być aktywowane lub dezaktywowane, jest fundamentem skutecznego projektowania systemów automatyki. Aby uniknąć takich nieporozumień, warto stosować narzędzia, które pozwalają na wizualizację i symulację ruchów siłowników, co pomoże w lepszym zrozumieniu ich interakcji i działania w rzeczywistości.
